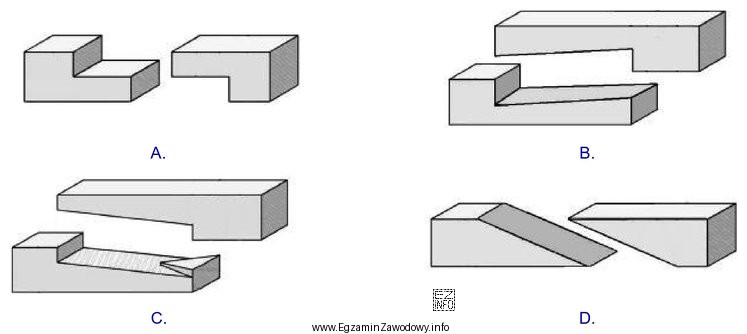

Połączenie wzdłużne do przedłużenia belki rozpoznaje się po tym, że dwa odcinki tej samej belki są łączone wzdłuż osi elementu, aby uzyskać większą długość. W wariancie na nakładkę prostą (prosty zakład) końce elementów są obrobione tak, by na pewnej długości zachodziły na siebie bez skosu – kształt powierzchni styku jest prosty, a nie ukośny.
Dlatego odpowiedź "A" jest poprawna: wskazuje rysunek, na którym widać typowe cechy nakładki prostej, czyli prosty zakład i układ geometryczny charakterystyczny dla przedłużania elementu wzdłużnego.
- Odpowiedzi błędne zwykle przedstawiają inne połączenia: nakładki skośne (łatwe do pomylenia, bo też mają zakład), złącza na zacios (występują "schodki"/wybrania o innym przebiegu), albo złącza o innym przeznaczeniu (np. narożne lub poprzeczne, nie do przedłużania elementu).
- Częsty błąd polega na skupieniu się na samym fakcie "nałożenia" elementów i pominięciu słowa prosta – w nakładce skośnej płaszczyzna styku jest ukośna, a w prostej przebiega prostopadle/równolegle do osi w sposób nieskośny.
W praktyce egzaminacyjnej warto przyjąć nawyk: (1) najpierw sprawdź, czy rysunek pokazuje przedłużanie (złącze wzdłużne), (2) potem oceń, czy zakład jest prosty czy skośny, (3) dopiero na końcu zwróć uwagę na detale wykonania. To ogranicza pomyłki wynikające z podobieństwa złączy.
