Łącznik świecznikowy służy do niezależnego sterowania dwoma obwodami oświetleniowymi (np. dwiema grupami żarówek w żyrandolu) z jednego miejsca. Poprawne połączenie wynika z funkcji zacisków łącznika:
- zacisk wspólny (wejściowy) – doprowadza się do niego przewód fazowy z zasilania,
- dwa zaciski wyjściowe – z każdego wychodzi "faza załączana" do odpowiedniej sekcji żyrandola.
W oprawie oświetleniowej przewód neutralny jest wspólnym powrotem prądu dla obu sekcji, dlatego zwykle doprowadza się go bezpośrednio do żyrandola i rozdziela na obie grupy źródeł światła. Analogicznie przewód ochronny powinien być doprowadzony do metalowych części dostępnych oprawy w celu ochrony przed porażeniem – i nie może być rozłączany łącznikiem.
Dlatego prawidłowy schemat połączeń musi spełniać trzy warunki jednocześnie:
- faza zasilająca trafia na jeden wspólny zacisk łącznika (a nie bezpośrednio na oprawę),
- dwa przewody z wyjść łącznika trafiają do dwóch niezależnych torów oświetlenia w żyrandolu,
- neutralny i ochronny są prowadzone ciągle do oprawy (bez "przerywania" ich łącznikiem).

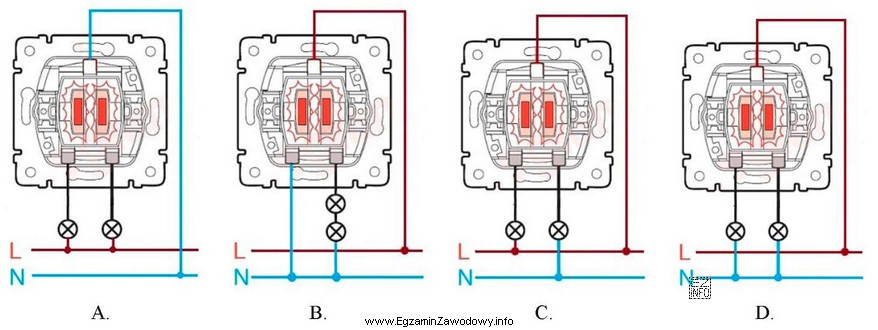

Niepoprawne rysunki zwykle pokazują jedną z typowych pomyłek: rozłączanie przewodu neutralnego zamiast fazowego, podanie fazy na oba tory bez sterowania (brak niezależności sekcji), albo pominięcie/nieprawidłowe wpięcie przewodu ochronnego. W praktyce takie błędy mogą powodować brak działania jednej sekcji, niebezpieczne napięcie na elementach oprawy lub trudniejsze wykrywanie usterek.
Na egzaminie warto patrzeć nie na "kolory", tylko na funkcję żył: co jest zasilaniem fazowym, co jest wyjściem po łączniku, a co jest N i PE prowadzonymi bez rozłączania.
