KWALIFIKACJA ELE10 - CZERWIEC 2015

Wyjaśnienie poprawnej odpowiedzi:

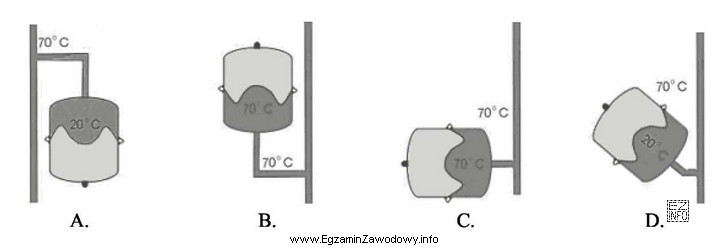

Prawidłowe podłączenie naczynia wzbiorczego w grupie solarnej wymaga, aby ciepła woda (o wyższej temperaturze) wypływała z górnej części kolektora, a zimna woda (o niższej temperaturze) była doprowadzana do dolnej części kolektora, aby umożliwić naturalną cyrkulację ciepła (konwekcję). Na rysunku A przedstawiono prawidłowe podłączenie, gdzie ciepła woda o temperaturze 70°C wypływa z góry naczynia, a zimna woda o temperaturze 20°C jest doprowadzana do dolnej części naczynia. Pozostałe rysunki przedstawiają nieprawidłowe podłączenia, które nie zapewniają prawidłowej cyrkulacji ciepła.
