KWALIFIKACJA MOT2 - CZERWIEC 2018

Wyjaśnienie poprawnej odpowiedzi:

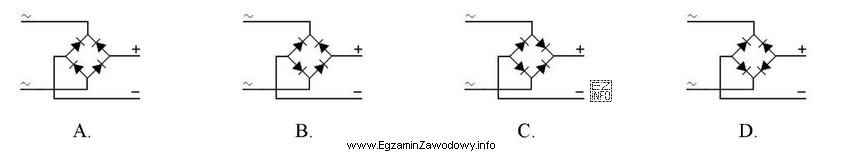

Mostek Graetza to układ prostowniczy, który umożliwia pełne wyprostowanie obu połówek napięcia przemiennego. Składa się z czterech diod połączonych w taki sposób, że podczas każdej połówki cyklu przemiennego przewodzą dwie diody, kierując prąd w tę samą stronę do wyjścia. Na rysunku C diody są ułożone poprawnie, tak aby przewodziły prąd w odpowiednich połówkach cyklu i kierowały go do plusa, co jest zgodne z zasadą działania mostka Graetza.
