KWALIFIKACJA ELM6 - STYCZEŃ 2018

Wyjaśnienie poprawnej odpowiedzi:

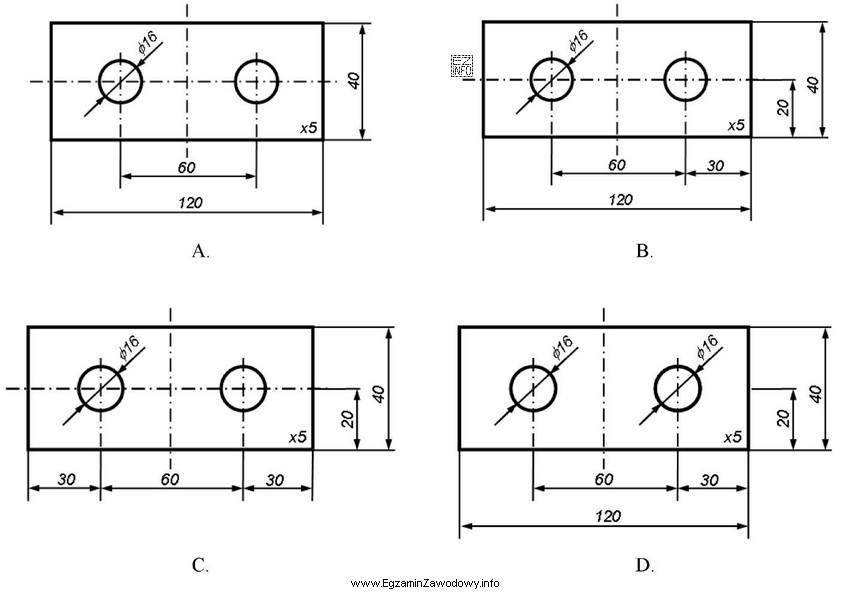

Rysunek A przedstawia prawidłowo zwymiarowany detal. Wymiary zewnętrzne są podane na zewnątrz obiektu, wymiary wewnętrzne między elementami. Wszystkie wymiary są zgodne i sumują się do wymiarów zewnętrznych (30+60+30=120 i 20+40=60). Pozostałe rysunki mają błędy: B - wymiar 30 jest niepotrzebny i wprowadza zamieszanie, C - wymiary wewnętrzne są na zewnątrz, co jest niezgodne z zasadami wymiarowania, D - wymiary wewnętrzne i zewnętrzne są zamienione miejscami.
