W pytaniu kluczowe jest słowo "uniwersalny". Przekaźnik czasowy uniwersalny (wielofunkcyjny) to taki, który pozwala wybrać tryb działania, np.:
- opóźnione załączenie (ON delay) – po podaniu sygnału/zasilania najpierw odmierzany jest czas, a dopiero potem następuje przełączenie styków,
- opóźnione wyłączenie (OFF delay) – po zaniku sygnału/zasilania styki pozostają w stanie podtrzymanym przez zadany czas, a dopiero po nim wracają do stanu spoczynkowego.
Najczęściej na froncie takiego przekaźnika znajduje się osobny element wyboru funkcji, np. pokrętło lub przełącznik opisany jako FUNC. Dodatkowo występują pokrętła do doboru zakresu czasu oraz nastawy czasu.

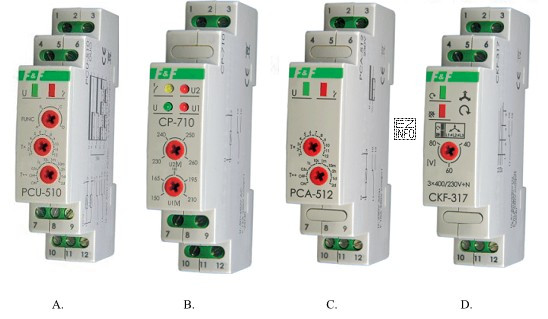

Dlaczego odpowiedź A jest poprawna? Na rysunku A widać moduł z trzema pokrętłami, w tym górnym oznaczonym FUNC (wybór funkcji). Taka konstrukcja odpowiada przekaźnikowi czasowemu uniwersalnemu, umożliwiającemu realizację zarówno opóźnionego włączenia, jak i opóźnionego wyłączenia (zależnie od ustawionej funkcji).
Dlaczego B jest niepoprawne? Rysunek B przedstawia urządzenie do kontroli napięcia (progi U1/U2 w woltach), a nie przekaźnik czasowy – nastawy dotyczą wartości napięcia, a nie czasu.
Dlaczego C jest niepoprawne? Rysunek C pokazuje przekaźnik czasowy, ale jednofunkcyjny: ma pokrętła zakresu i nastawy czasu, bez przełącznika wyboru funkcji (brak FUNC). Nie spełnia więc warunku "uniwersalny".
Dlaczego D jest niepoprawne? Rysunek D to czujnik/układ kontroli faz (kolejność, zanik, asymetria), czyli inna klasa aparatury zabezpieczającej, nie służąca do realizacji funkcji czasowych ON/OFF delay.
Wskazówka egzaminacyjna: jeśli w odpowiedziach są różne moduły DIN, szukaj cechy wyróżniającej z treści pytania. Dla "uniwersalnego" przekaźnika czasowego najczęściej będzie to przełącznik/pokrętło funkcji (FUNC) oraz często piktogramy przebiegów czasowych na obudowie.
