KWALIFIKACJA ELM6 - WRZESIEŃ 2015

PYTANIE NR 14.
Na podstawie rysunku wskaż, do których zacisków należy podłączyć napięcie 230 V, zasilające falownik wykonany w wersji jednofazowej.

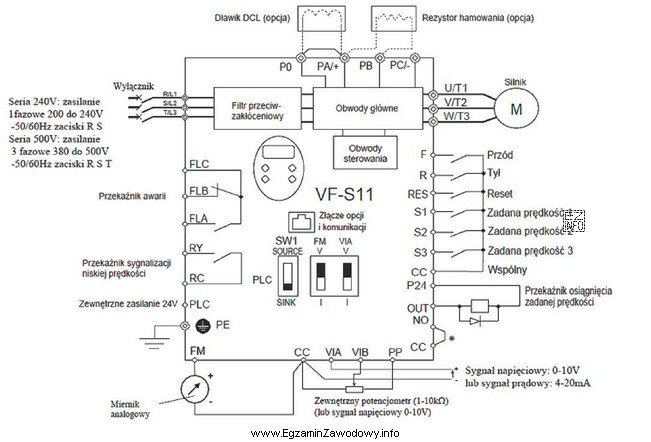

Ilustracja przedstawia schemat elektryczny falownika jednofazowego VF-S11, który jest używany w kontekście egzaminu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W wersji jednofazowej falownika napięcie 230 V AC doprowadza się do dwóch zacisków wejściowych zasilania.
Typowo są one oznaczone jako R/L1 oraz S/L2, natomiast T/L3 pozostaje niewykorzystany. Zaciski wyjściowe (np. U/V/W) nie służą do zasilania falownika.

Pełne wyjaśnienie:

Falownik (przemiennik częstotliwości) ma dwa podstawowe "obszary" zacisków: wejście zasilania sieciowego oraz wyjście na silnik. W pytaniu chodzi o doprowadzenie napięcia 230 V AC do falownika wykonanego w wersji jednofazowej, czyli zasilanego z sieci jednofazowej.

W wielu rozwiązaniach listwa zaciskowa wejścia bywa opisana jako R/L1, S/L2, T/L3. Dla wersji jednofazowej wykorzystuje się tylko dwa zaciski wejściowe, dlatego poprawny dobór to "R/L1 i S/L2". Trzeci zacisk T/L3 jest przeznaczony dla trzeciej fazy w układzie trójfazowym i w typowym wariancie jednofazowym pozostaje niepodłączony.

Dlaczego pozostałe propozycje są błędne?

  • "S/L2 i T/L3" – ta para odpowiada dwóm "kolejnym" fazom w oznaczeniu trójfazowym, ale nie jest standardową parą stosowaną jako wejście jednofazowe w układach oznaczonych R/S/T. W efekcie można błędnie pominąć zacisk, który dokumentacja wskazuje jako pierwszy tor zasilania.
  • "R/L1 i W/T3" – łączy zacisk wejściowy z zaciskiem, który wygląda jak wyjście/inna grupa (mieszanie stref wejścia i wyjścia). To typowa pomyłka wynikająca z podobnych liter i braku rozróżnienia funkcji zacisków.
  • "T/L3 i W/T3" – ponownie miesza grupy zacisków, a dodatkowo sugeruje podłączenie do toru "L3", który w wersji jednofazowej nie jest przewidziany jako podstawowy tor zasilania.

W praktyce egzaminacyjnej kluczowe jest czytanie rysunku/listwy zaciskowej: najpierw ustal, które zaciski są wejściem zasilania (L1/L2/L3 lub R/S/T), a które są wyjściem na silnik (często U/V/W). Dopiero potem wybieraj parę dla zasilania jednofazowego.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To typowe oznaczenia wejścia zasilania sieciowego falownika. R/L1 odpowiada pierwszemu torowi (L1), S/L2 drugiemu (L2), a T/L3 trzeciemu (L3) przy zasilaniu trójfazowym. W wersji jednofazowej zwykle wykorzystuje się tylko dwa z nich zgodnie z dokumentacją urządzenia.
W typowym układzie oznaczonym R/S/T zasilanie 230 V AC podaje się na dwa zaciski wejściowe, najczęściej R/L1 oraz S/L2, a T/L3 pozostaje nieużyty. Zawsze należy to potwierdzić na rysunku lub w instrukcji konkretnego modelu, bo producenci mają różne warianty zacisków.
Zaciski U/V/W (lub podobne) są zazwyczaj wyjściem falownika na silnik, gdzie pojawia się napięcie o regulowanej częstotliwości i kształcie przebiegu. Podanie na nie napięcia sieciowego może uszkodzić falownik i silnik oraz stwarza zagrożenie porażenia. Wejście zasilania i wyjście napędu to różne obwody.
Na rysunkach i listwach zaciskowych wejście zasilania bywa opisane jako L1/L2/L3 lub R/S/T, często z symbolem sieci. Wyjście na silnik jest zwykle opisane jako U/V/W oraz może mieć symbol silnika. Dodatkowo wyjście bywa obok zacisków hamowania lub DC-link, co pomaga rozpoznać strefę.
Nie zawsze. Część urządzeń ma fizycznie trzy zaciski wejściowe, ale w wersji jednofazowej jeden z nich może być niewykorzystany. Inne modele mają tylko dwa zaciski wejścia (L i N lub L1 i L2). Dlatego w zadaniach z rysunkiem kluczowe jest trzymanie się oznaczeń pokazanych na konkretnym schemacie.
Zacisk T/L3 wykorzystuje się typowo przy zasilaniu trójfazowym, gdy falownik jest przystosowany do zasilania z trzech faz (L1, L2, L3). Wtedy podłącza się komplet: R/L1, S/L2 i T/L3. W wersji jednofazowej (230 V) T/L3 zwykle nie bierze udziału w zasilaniu wejściowym.
Bo od tego zależy liczba przewodów zasilających i wybór zacisków wejściowych. Dla wersji trójfazowej podłącza się trzy tory zasilania, a dla jednofazowej tylko dwa. Uczniowie często automatycznie wybierają zestaw "trzech faz", ignorując informację o wersji jednofazowej, co prowadzi do błędnej odpowiedzi.
Najczęstsze pomyłki to: mylenie wejścia (R/S/T) z wyjściem (U/V/W), dobieranie zacisków "na skróty" według liter bez sprawdzania funkcji, oraz nieuwzględnianie wersji jednofazowej/trójfazowej. Warto najpierw nazwać grupy zacisków: zasilanie, silnik, hamowanie, komunikacja.
Zależy od konstrukcji i oznaczeń zacisków. W niektórych falownikach jednofazowych wejście jest opisane jako L i N, wtedy neutralny jest wymagany. W oznaczeniach R/L1 i S/L2 producent może traktować je jako dwa tory wejścia jednofazowego bez jawnego "N" w nazwie. Zawsze decyduje dokumentacja urządzenia.
Najpierw znajdź na rysunku obszar zasilania wejściowego (L1/L2/L3 lub R/S/T). Potem sprawdź, czy wersja jest jednofazowa, więc potrzebujesz dwóch zacisków. Na końcu porównaj z odpowiedziami, unikając opcji mieszających wejście z wyjściem (np. z U/V/W).
info

Statystycznie 49% uczniów zna prawidłową odpowiedź. trudne

Eksperci podkreślają: "W wersji jednofazowej falownika napięcie 230 V AC doprowadza się do dwóch zacisków wejściowych zasilania.Typowo są one oznaczone jako R/L1 oraz S/L2, natomiast T/L3 pozostaje niewykorzystany."

Materiały:

  • Instrukcje producentów falowników (sekcje: podłączenia, listwa zaciskowa, zasilanie)
  • Podręczniki/kompendia z napędów elektrycznych i energoelektroniki (falowniki PWM, oznaczenia zacisków)
  • Materiały dydaktyczne do ELM.3 z czytania schematów i dokumentacji technicznej
