KWALIFIKACJA ELE2 - STYCZEŃ 2020 (test 2)



PYTANIE NR 2.
Na którym rysunku przedstawiono przewód SMYp przeznaczony do podłączenia taśmy LED?

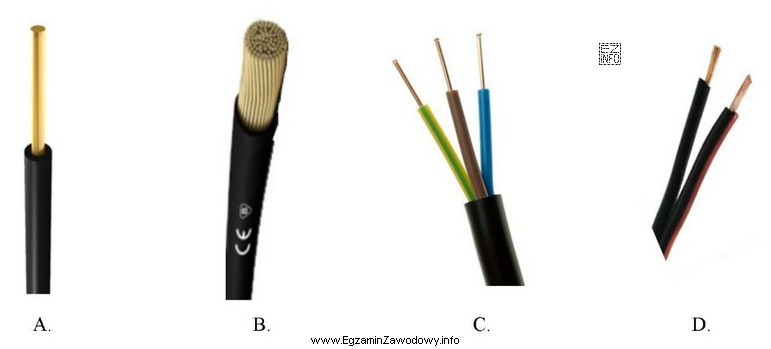

Ilustracja przedstawia cztery różne typy przewodów elektrycznych, oznaczone literami A, B, C i D.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przewód SMYp rozpoznaje się po tym, że jest płaski (litera "p"), ma dwie żyły wielodrutowe (giętka linka) we wspólnej izolacji i często ma oznaczenie jednej żyły paskiem do identyfikacji polaryzacji przy zasilaniu DC taśm LED. Pozostałe rysunki pokazują przewody jednożyłowe lub okrągłe wielożyłowe.

Pełne wyjaśnienie:

Przewód SMYp jest typowym przewodem stosowanym do połączeń niskonapięciowych, m.in. do podłączania taśm LED. Kluczowe jest rozszyfrowanie i powiązanie oznaczenia z budową przewodu:

  • "p" oznacza, że przewód jest płaski – to najszybciej zauważalna cecha na ilustracji.
  • "S" odnosi się do przewodu giętkiego, czyli z żyłami wielodrutowymi (linka), a nie z pojedynczym drutem.
  • W praktyce przy przewodach do LED spotyka się także oznaczenie jednej żyły paskiem, co ułatwia zachowanie polaryzacji (+/−) w obwodach prądu stałego.

Dlatego poprawny jest rysunek przedstawiający płaski przewód dwużyłowy z dwoma linkami i widocznym paskiem na jednej żyle.

Dlaczego pozostałe odpowiedzi nie pasują?

  • Przewód jednożyłowy z żyłą litą (drut) nie jest SMYp, bo SMYp jest dwużyłowy i giętki; drut jest sztywny i ma inne zastosowania.
  • Przewód jednożyłowy z linką nadal nie spełnia wymagania "dwużyłowy płaski" – ma tylko jedną żyłę.
  • Przewód okrągły wielożyłowy (np. trójżyłowy) ma inną konstrukcję (okrągły przekrój i więcej żył), typową dla zasilania AC, a nie dla prostego połączenia taśmy LED z zasilaczem DC.

Wskazówka egzaminacyjna: w pytaniach o SMYp najpierw sprawdź kształt (płaski), potem liczbę żył (2) i rodzaj żyły (linka), a na końcu dodatkowe oznaczenia ułatwiające zachowanie polaryzacji.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest przewód SMYp i do czego się go używa?
SMYp to przewód giętki o płaskiej budowie, zwykle dwużyłowy, z izolacją PVC (polwinit). Stosuje się go w połączeniach niskonapięciowych, np. do zasilania taśm LED, modułów LED lub innych odbiorników DC, gdzie liczy się elastyczność i łatwe prowadzenie przewodu.
Jak rozpoznać SMYp na rysunku lub zdjęciu przewodu?
Najpewniejsza cecha to płaski kształt przewodu (litera "p"). Dodatkowo SMYp ma zwykle dwie żyły we wspólnej izolacji i żyły są wielodrutowe (linka). Często jedna żyła ma pasek, co ułatwia rozróżnienie polaryzacji przy zasilaniu DC.
Dlaczego do taśm LED często wybiera się przewód płaski SMYp?
Taśmy LED są zasilane najczęściej prądem stałym, więc liczy się łatwe utrzymanie polaryzacji oraz wygodne prowadzenie przewodu. Płaski przewód dwużyłowy łatwo układa się w listwach i przy profilach, a oznaczenie jednej żyły (np. paskiem) pomaga uniknąć odwrotnego podłączenia plus/minus.
Jakie są różnice między drutem a linką w przewodach?
Drut to żyła lita (pojedynczy pręt miedzi) – jest sztywniejszy i gorzej znosi częste zginanie. Linka to żyła wielodrutowa – jest bardziej elastyczna i lepsza do połączeń, gdzie przewód może się poruszać lub gdzie wygodniej go układać (np. przy podłączeniach taśm LED).
Czy oznaczenie paskiem na przewodzie ma znaczenie przy LED?
Tak, bo w zasilaniu taśm LED zwykle pracujesz na prądzie stałym (DC). Pasek na jednej żyle ułatwia konsekwentne oznaczenie "plus" lub "minus" na całej trasie przewodu. Zmniejsza to ryzyko pomyłki przy podłączaniu zasilacza, sterownika lub wzmacniacza LED.
Jak dobrać przekrój przewodu do taśmy LED, żeby nie było spadków napięcia?
Dobór przekroju zależy od prądu (mocy taśmy) i długości przewodu. Im dłuższy odcinek i większa moc, tym większy przekrój jest potrzebny, aby ograniczyć spadek napięcia i spadek jasności LED. Na egzaminie zwracaj uwagę, że zbyt cienki przewód to częsta przyczyna problemów w instalacjach niskonapięciowych.
Kiedy przewód okrągły wielożyłowy nie będzie dobrym wyborem do LED?
Gdy potrzebujesz prostego połączenia DC z zachowaniem polaryzacji i łatwego prowadzenia przewodu w wąskich przestrzeniach, przewód okrągły wielożyłowy (np. trójżyłowy) bywa niepraktyczny. Jest grubszy, ma inną liczbę żył i zwykle kojarzy się z zasilaniem AC, a nie z dwużyłowym zasilaniem taśm LED.
Jakie błędy najczęściej popełnia się przy podłączaniu taśm LED przewodem SMYp?
Najczęstsze pomyłki to: wybór zbyt małego przekroju (spadek napięcia i mniejsza jasność), pomylenie polaryzacji (brak świecenia lub uszkodzenie elementów sterujących), oraz mylenie przewodu płaskiego z innymi przewodami dwużyłowymi o okrągłym przekroju. Pomaga kontrola paska/oznaczeń żyły.
Czy przewód SMYp nadaje się do połączeń ruchomych?
SMYp ma żyły wielodrutowe (linka), więc jest bardziej elastyczny niż przewody z drutem. W praktyce może być używany w połączeniach, gdzie występuje umiarkowane zginanie. Zawsze jednak dobieraj przewód do warunków pracy (temperatura, promień gięcia, sposób mocowania) i unikaj nadmiernego naprężania.
Jak odpowiadać na pytania z rysunkami o typ przewodu na egzaminie?
Najpierw identyfikuj cechy widoczne na przekroju: płaski czy okrągły, liczba żył, drut czy linka, a dopiero potem dopasuj do oznaczenia przewodu i zastosowania (np. LED). Taka kolejność ogranicza zgadywanie "po kolorze" i zmniejsza ryzyko pomyłek.
info

Statystycznie 57% uczniów zna prawidłową odpowiedź. średnie

Eksperci podkreślają: "Pozostałe rysunki pokazują przewody jednożyłowe lub okrągłe wielożyłowe."

Materiały:

  • Katalogi/artykuły producentów i hurtowni elektrycznych opisujące przewody SMY/SMYp i ich zastosowania
  • Podstawy elektrotechniki w zakresie przewodów: budowa żył, izolacje, oznaczenia i zastosowania
  • Instrukcje montażu taśm LED (dobór przewodów i przekrojów, spadki napięcia, polaryzacja)
