KWALIFIKACJA ELE2 - STYCZEŃ 2018 (test 2)

PYTANIE NR 15.

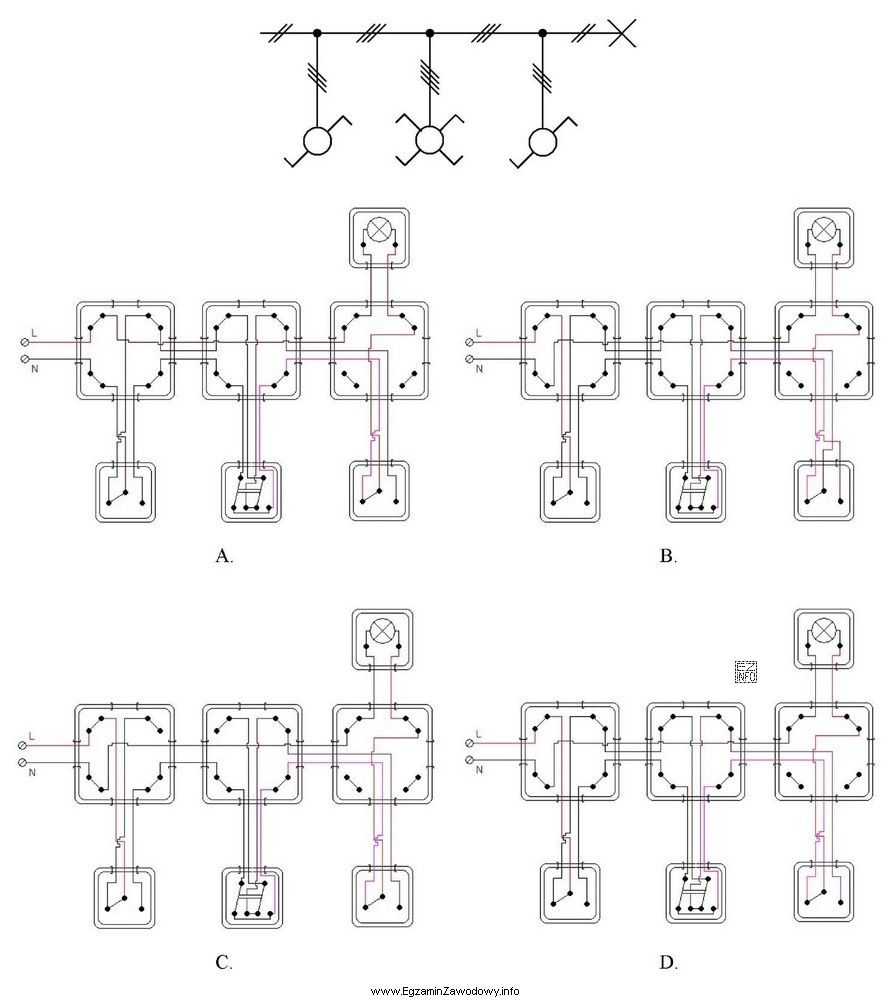

Na którym rysunku przedstawiono schemat montażowy poprawnie działającego układu, połączonego zgodnie z pokazanym schematem ideowym i zasadami montażu obwodów oświetleniowych?
Ilustracja przedstawia schematy montażowe układów elektrycznych, które są częścią egzaminu zawodowego dla elektryków w
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawny schemat montażowy obwodu oświetleniowego musi odpowiadać schematowi ideowemu: łącznik ma rozłączać przewód fazowy, a przewód neutralny ma iść bezpośrednio do oprawy. Przewód ochronny powinien być doprowadzony do oprawy/metalowych części. Wskazana odpowiedź spełnia te zasady i zapewnia prawidłowe działanie oraz bezpieczeństwo.

Pełne wyjaśnienie:

W obwodach oświetleniowych kluczowe jest, aby schemat montażowy (czyli rzeczywiste połączenia żył na zaciskach łącznika, w puszce i w oprawie) był zgodny z schematem ideowym (logiką działania). Poprawnie działający układ to taki, w którym prąd płynie z przewodu fazowego do łącznika, dalej do źródła światła, a powrót realizuje przewód neutralny.

Na co zwraca się uwagę przy wyborze poprawnego rysunku montażowego:

  • Rozłączanie fazy: łącznik powinien przerywać przewód fazowy (L). Rozłączanie N jest typowym błędem: lampa może gasnąć, ale oprawa może pozostawać pod napięciem względem ziemi, co pogarsza bezpieczeństwo prac serwisowych.
  • Neutralny bez "pętli" przez łącznik: przewód N powinien dochodzić do oprawy bez prowadzenia przez styki łącznika (chyba że jest to układ specjalny wymagający innego osprzętu, co musiałoby być jednoznacznie pokazane).
  • Przewód ochronny: PE powinien być doprowadzony do oprawy i połączony z dostępnymi częściami przewodzącymi, jeżeli oprawa tego wymaga. Brak PE lub błędne łączenie PE z zaciskami roboczymi jest poważnym błędem montażowym.
  • Spójność zacisków i połączeń: w schemacie montażowym liczy się, gdzie fizycznie wchodzi żyła (na jaki zacisk) i czy są wykonane wymagane mostki/połączenia w puszce. Układ może wyglądać podobnie, ale różnić się krytycznym szczegółem (np. zamiana przewodów na zaciskach łącznika).

Dlaczego odpowiedzi błędne bywają kuszące: zwykle przedstawiają połączenia, które "wydają się logiczne" lub przypominają poprawny wariant, ale zawierają jeden z typowych błędów: rozłączanie N zamiast L, wpięcie łącznika w niewłaściwe miejsce obwodu, pominięcie/nieciągłość PE albo zamianę przewodów przy oprawie. Takie układy mogą powodować brak działania lampy, nieprawidłowe sterowanie lub zagrożenie porażeniowe mimo pozornej poprawności.

W zadaniach egzaminacyjnych najlepszą strategią jest metodyczne sprawdzenie: (1) gdzie trafia L, (2) czy łącznik przerywa L, (3) czy N idzie wprost do oprawy, (4) czy PE jest doprowadzony i prawidłowo podłączony. Dopiero po takim "checkliście" wybiera się rysunek zgodny z ideą działania.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Schemat ideowy pokazuje logikę działania i połączenia funkcjonalne elementów (np. zasilanie, łącznik, lampa), bez odwzorowania fizycznego ułożenia przewodów. Ułatwia zrozumienie, które elementy są ze sobą elektrycznie połączone i co ma być rozłączane.
Schemat montażowy przedstawia rzeczywiste połączenia na zaciskach (puszki, łączniki, oprawy) oraz przebieg żył. Różni się tym, że wymusza poprawne podłączenie do konkretnych zacisków, a nie tylko ogólną zależność "łącznik steruje lampą".
Rozłączenie przewodu fazowego (L) zwiększa bezpieczeństwo: po wyłączeniu łącznika oprawa nie powinna mieć na zaciskach napięcia fazowego. Gdy rozłączysz N, lampa może nie świecić, ale elementy oprawy mogą pozostać pod napięciem, co jest niebezpieczne.
Na schematach egzaminacyjnych zwykle stosuje się oznaczenia literowe (L, N, PE) lub typowe symbole przewodów. W praktyce identyfikujesz je także po funkcji: L idzie do łącznika, N wraca do źródła światła, a PE łączy części przewodzące dostępne i nie bierze udziału w sterowaniu.
Najczęstsze to: rozłączanie N zamiast L, zamiana przewodów na zaciskach łącznika, brak doprowadzenia PE do oprawy, błędne połączenia w puszce (np. zła złączka/mostek) oraz wpięcie łącznika w niewłaściwy odcinek obwodu.
Czasem lampa będzie świecić mimo błędów PE, ale nie oznacza to poprawnego wykonania. PE jest elementem ochronnym, a jego brak lub złe połączenie może spowodować zagrożenie porażeniowe przy uszkodzeniu izolacji lub metalowej obudowie oprawy.
Najpierw prześledź tor L: zasilanie → łącznik → lampa. Potem sprawdź tor N: zasilanie → lampa (bez łącznika). Na końcu sprawdź PE: zasilanie → oprawa/obudowa. Jeśli każdy tor jest spójny i łącznik przerywa L, schemat jest zwykle poprawny.
Gdy sterujesz jednym punktem świetlnym z dwóch lub więcej miejsc (np. korytarz, klatka schodowa). Wtedy stosuje się inne rozwiązania (np. układ schodowy/krzyżowy), a schemat montażowy ma więcej przewodów między łącznikami i wymaga innej identyfikacji zacisków.
Bo rysunki mogą być bardzo podobne, a błąd bywa "mały" (zamiana dwóch żył, inny zacisk, brak jednego połączenia w puszce). Dodatkowo działa nawyk: wiele osób patrzy na to, czy lampa "ma przerwę", zamiast sprawdzić, czy przerwa jest na L.
Ćwicz czytanie schematów ideowych i montażowych na prostych przykładach (łącznik + lampa), a potem na układach z większą liczbą połączeń. Ucz się "checklisty" L/N/PE i zasady rozłączania fazy. Pomaga też praktyka na makietach i analiza typowych błędów.
info

Statystycznie 65% uczniów zna prawidłową odpowiedź. średnie

Według specjalistów z branży: "Poprawny schemat montażowy obwodu oświetleniowego musi odpowiadać schematowi ideowemu: łącznik ma rozłączać przewód fazowy, a przewód neutralny ma iść bezpośrednio do oprawy."

Materiały:

  • Podręcznik/kompendium do podstaw instalacji elektrycznych i obwodów oświetleniowych (schematy ideowe i montażowe)
  • Zestawy ćwiczeń z czytania schematów oraz wykonywania połączeń w puszkach i oprawach
  • Instrukcje producentów łączników i opraw (zaciski, oznaczenia, typowe błędy podłączeń)
