Wyłącznik różnicowoprądowy (RCD) zapewnia ochronę dodatkową przez szybkie wyłączenie zasilania, gdy wykryje prąd różnicowy (upływ) między przewodem fazowym a neutralnym. Kluczowe jest jednak to, że RCD działa tylko dla tych obwodów, które fizycznie przechodzą przez jego tor (są do niego podłączone po stronie "za RCD").

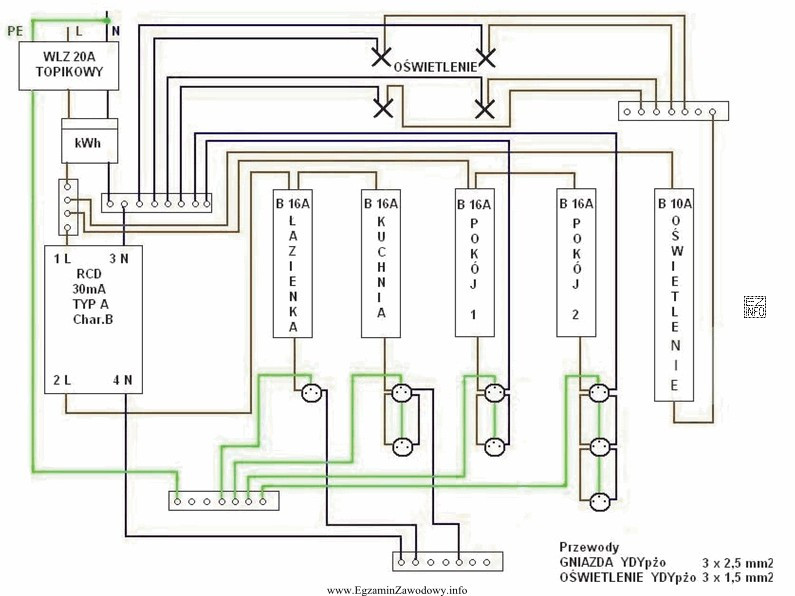

W tego typu zadaniach poprawne rozwiązanie polega na konsekwentnym odczytaniu schematu:
- najpierw wskazuje się miejsce w rozdzielnicy/schemacie, gdzie wpięto RCD,
- następnie śledzi się, które zabezpieczenia/obwody są zasilane za tym RCD,
- na końcu mapuje się obwody na pomieszczenia (kuchnia, łazienka, pokoje) zgodnie z oznaczeniami na rysunku.
Odpowiedź "pokoju 1 i pokoju 2" jest poprawna, ponieważ na przedstawionym układzie obwody gniazd w tych pomieszczeniach nie są prowadzone przez RCD (są wpięte poza nim), więc ochrona różnicowoprądowa ich nie obejmuje.
Pozostałe odpowiedzi są błędne, bo wskazują pomieszczenia, których gniazda w schemacie są jednak przypisane do obwodów poprowadzonych przez RCD. Typowa przyczyna pomyłki to kierowanie się ogólną zasadą, że "w łazience powinien być RCD", zamiast trzymać się konkretnego przebiegu obwodów na rysunku. Na egzaminie zawsze rozstrzyga schemat przedstawiony w zadaniu: jeśli dany obwód nie przechodzi przez RCD, nie jest nim chroniony, nawet gdy intuicyjnie wydaje się, że powinien.
Wskazówka: podczas analizy rysunku warto zakreślić wszystkie obwody wychodzące "za" RCD i dopiero potem przypisać je do pomieszczeń. To ogranicza błędy wynikające z pośpiechu i mylenia oznaczeń.
