Wyciskanie (ekstruzja) polega na wyciskaniu uplastycznionego wsadu z pojemnika przez otwór matrycy, tak aby uzyskać wyrób o zadanym przekroju. W pytaniu chodzi o wyciskanie współbieżne wyrobu pełnego.

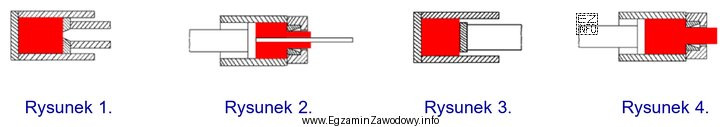

Kluczowa cecha wyciskania współbieżnego (bezpośredniego) jest następująca: kierunek ruchu stempla i kierunek płynięcia metalu przez matrycę są takie same. Na schematach rozpoznaje się to po strzałkach: strzałka ruchu stempla oraz strzałka wypływu metalu z matrycy wskazują ten sam zwrot. Dodatkowo "wyrób pełny" oznacza brak trzpienia tworzącego otwór (w przeciwieństwie do wyciskania rur lub profili z otworem).
Dlatego poprawna jest odpowiedź "Na rysunku 4." – wskazuje ona schemat, w którym przepływ materiału przez matrycę odbywa się zgodnie z ruchem stempla, a otrzymany produkt nie ma kanału wewnętrznego.
Pozostałe odpowiedzi są niepoprawne typowo z jednego z powodów:
- schemat przedstawia wyciskanie przeciwbieżne (pośrednie), gdzie metal płynie przeciwnie do ruchu stempla (odwrócony zwrot strzałek),
- schemat dotyczy wyrobu drążonego (widać trzpień/rdzeń lub powstaje otwór), więc nie spełnia warunku "wyrobu pełnego",
- schemat pokazuje inny wariant organizacji procesu (np. inny układ narzędzi), przez co nie odpowiada definicji współbieżności.
Wskazówka egzaminacyjna: najpierw sprawdź zgodność kierunków strzałek (współbieżne = zgodne), a dopiero potem upewnij się, że rysunek dotyczy wyrobu pełnego (brak trzpienia i brak otworu w przekroju produktu).
