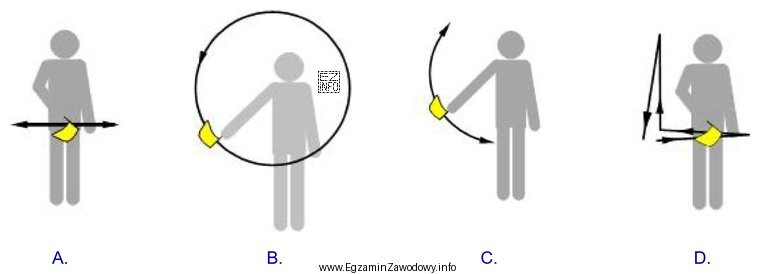

W zadaniach tego typu sprawdzana jest umiejętność identyfikacji sygnału po jego wyglądzie (wzór graficzny) oraz powiązania go z oznaczeniem literowo‑cyfrowym. Odpowiedź B jest prawidłowa, ponieważ odpowiada wzorcowi sygnału D2 (czyli przedstawia właściwy układ elementów sygnału, który odróżnia go od pozostałych wzorów).
Jak rozwiązywać takie pytania na egzaminie:
- Krok 1: odczytaj oznaczenie (D2) i przypomnij sobie grupę, do której należy sygnał oraz jego charakterystyczne cechy graficzne.
- Krok 2: porównaj wszystkie rysunki i szukaj cechy rozstrzygającej (element, którego brak lub inny układ eliminuje podobne sygnały).
- Krok 3: dopiero po porównaniu wszystkich opcji wybierz rysunek, który spełnia komplet cech wzorca.
Dlaczego odpowiedzi A, C i D są niepoprawne? Każda z nich przedstawia sygnał podobny do D2, ale z co najmniej jedną różnicą w budowie symbolu (np. innym układem elementów, innym oznaczeniem lub inną odmianą sygnału). W zadaniach z sygnalizacji nawet drobny detal ma znaczenie, dlatego należy traktować rysunki jako wzorce normatywne, a nie "ogólne podobieństwo".
Wskazówka do nauki: przygotuj fiszki "D2 → cecha wyróżniająca → rysunek" i ćwicz w trybie porównań par (D2 vs podobne sygnały). To zmniejsza ryzyko pomyłek wynikających z podobieństwa symboli.
