Pytanie sprawdza umiejętność rozpoznawania symboli graficznych zamocowań stosowanych w dokumentacji technicznej i technologicznej. "Zabierak stały" to rozwiązanie, w którym przeniesienie momentu/napędu na przedmiot odbywa się poprzez element o stałej geometrii (bez mechanizmu sprężystego), a jego obecność jest pokazana na rysunku odpowiednim symbolem.

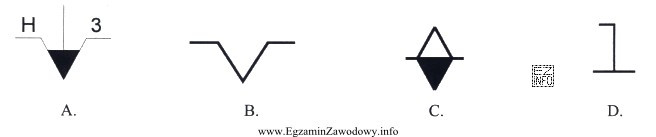

Odpowiedź "D" jest właściwa, ponieważ odpowiada oznaczeniu zamocowania z zastosowaniem zabieraka stałego w zestawie rysunków dołączonych do pytania. Kluczowe jest odróżnienie tego symbolu od znaków, które mogą sugerować:
- zamocowanie realizowane wyłącznie przez docisk (bez "zabierania" momentu),
- inne typy zabieraków (np. rozwiązania przestawne lub o innym sposobie współpracy),
- ustalenie/centrowanie bez elementu przenoszącego moment.
Dlaczego pozostałe odpowiedzi są błędne? Ponieważ przedstawiają symbole innych sposobów zamocowania lub ustalenia, które nie spełniają kryterium "zabieraka stałego". W praktyce egzaminacyjnej najczęstszym błędem jest wybór symbolu "podobnego" graficznie, bez sprawdzenia, czy rzeczywiście wskazuje element przenoszący moment w sposób stały.
Wskazówka do nauki: ćwicz rozpoznawanie symboli w parach (zabierak stały vs. inne rozwiązania) i zawsze analizuj, co symbol mówi o funkcji (ustalenie, docisk, przeniesienie momentu), a nie tylko o jego kształcie.
