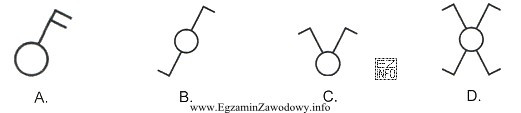

Łącznik świecznikowy (podwójny) to łącznik instalacyjny, którym steruje się dwoma niezależnymi obwodami (np. dwiema grupami lamp w żyrandolu) z jednego miejsca. Na schematach rozpoznaje się go po tym, że od wspólnego punktu (w tym zadaniu przedstawionego jako okrąg) wychodzą dwa tory/ramiona – graficznie przypomina to kształt litery "V".
Odpowiedź "C" pasuje do tej idei: widać dwa odgałęzienia wychodzące z jednego punktu, co odpowiada podwójnemu sterowaniu dwoma obwodami. Krótkie odcinki na końcach ramion oznaczają elementy styków zgodnie z konwencją symboli łączników.
Pozostałe rysunki przedstawiają inne typy łączników lub inne funkcje:
- Symbol z jednym ramieniem sugeruje łącznik pojedynczy (sterowanie jednym obwodem), a nie świecznikowy.
- Symbol z dwoma ramionami w przeciwnych kierunkach kojarzy się z rozwiązaniem dla sterowania z dwóch miejsc (łącznik schodowy) – kluczowa jest tu inna logika połączeń niż "dwa obwody z jednego punktu".
- Symbol z czterema odgałęzieniami (układ "X") odpowiada łącznikowi krzyżowemu, który pracuje jako element pośredni w sterowaniu z wielu miejsc, a nie jako podwójny łącznik do dwóch obwodów.
W praktyce technika gazownictwa umiejętność rozpoznawania takich symboli jest potrzebna przy czytaniu dokumentacji urządzeń współpracujących z instalacjami elektrycznymi (zasilanie, automatyka, zapłon, zawory elektromagnetyczne), gdzie schematy zawierają oznaczenia elementów wg normowej symboliki.
