KWALIFIKACJA ELM3 - STYCZEŃ 2021



PYTANIE NR 12.

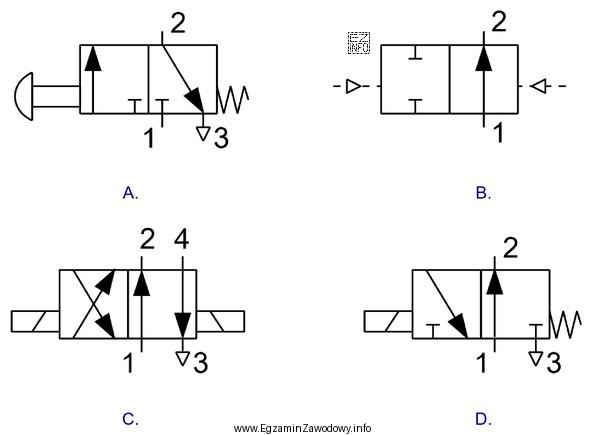

Na którym rysunku przedstawiono symbol zaworu trójdrogowego dwupołożeniowego 3/2 normalnie otwartego.
Na którym rysunku przedstawiono symbol zaworu trójdrogowego dwupoł
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zawór 3/2 normalnie otwarty umożliwia przepływ medium w stanie spoczynku. Na rysunku D widać, że porty 1 i 2 są połączone bez zasilania, co jest cechą zaworu NO.
