Układ Arona (metoda dwóch watomierzy) służy do pomiaru mocy czynnej w układzie trójfazowym, najczęściej w sieci 3‑przewodowej (bez przewodu neutralnego). Jest to klasyczna metoda warsztatowa: zamiast trzech watomierzy stosuje się dwa, a wynik otrzymuje się z ich wskazań.
W poprawnym schemacie rozpoznasz układ Arona po tym, że:
- występują dwa watomierze,
- cewki prądowe (tory prądowe) są włączone szeregowo w dwie różne fazy zasilania silnika,
- cewki napięciowe są podłączone tak, aby mierzyć napięcia międzyfazowe (odniesione do trzeciej fazy),
- moc czynna całkowita jest równa sumie wskazań obu watomierzy: P = W1 + W2.
Dlaczego taka identyfikacja działa? W układzie trójfazowym wektory napięć i prądów są przesunięte w fazie, a odpowiednie połączenie dwóch watomierzy powoduje, że jeden "zbiera" część mocy z jednego zestawu zależności fazowych, a drugi z drugiego. Suma wskazań odpowiada mocy czynnej całego odbiornika trójfazowego (np. silnika).

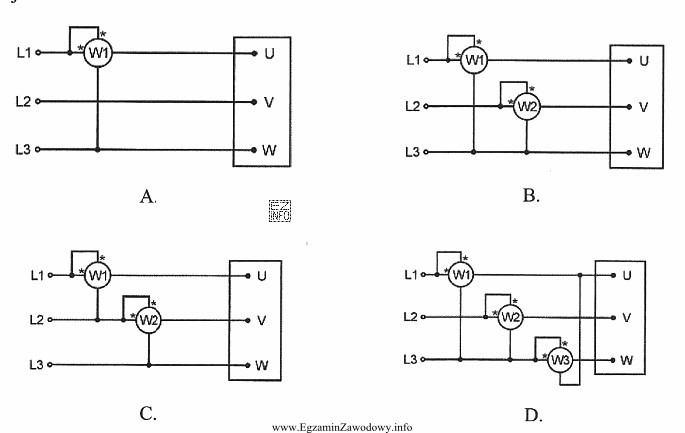

Odpowiedzi błędne zwykle przedstawiają jedną z typowych pułapek:
- schemat z jednym watomierzem – taki układ nie odpowiada metodzie Arona,
- schemat z trzema watomierzami – to inna metoda (pomiar w każdej fazie osobno),
- schemat wymagający przewodu neutralnego lub z niewłaściwym odniesieniem cewek napięciowych – nie jest to klasyczny układ Arona dla sieci 3‑przewodowej.
Wskazówka egzaminacyjna: nie wystarczy policzyć przyrządów. Zawsze sprawdź, gdzie są wpięte cewki prądowe (w fazach) i do jakich przewodów odniesiono cewki napięciowe (międzyfazowo). Dopiero taki układ połączeń jednoznacznie wskazuje metodę Arona.
