KWALIFIKACJA ELE5 - STYCZEŃ 2017 (test 2)



PYTANIE NR 14.

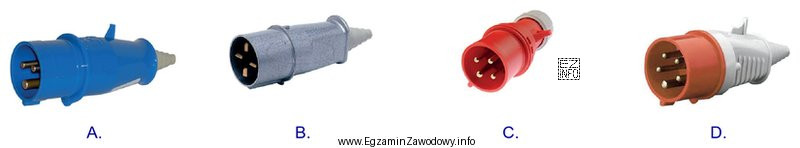

Na którym rysunku przedstawiono wtyczkę umożliwiającą podłączenie na placu budowy przenośnego transportera materiałów budowlanych napędzanego silnikiem trójfazowym, do sieci zasilającej pracującej w układzie TN-S?
Na którym rysunku przedstawiono wtyczkę umożliwiającą podłą
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wtyczka przedstawiona na rysunku D jest wtyczką trójfazową, co jest widoczne po trzech bolcach i jednym bolcu uziemiającym, co jest typowe dla systemów trójfazowych. Wtyczka ta jest odpowiednia do podłączenia silnika trójfazowego w układzie TN-S, który jest powszechnie stosowany na placach budowy w Polsce. Pozostałe wtyczki (A, B, C) mają inną konfigurację bolców, co wskazuje na inne typy zastosowań.
