"Zawór odcinający z pokrętłem" to element armatury, którego podstawową funkcją jest odcięcie (zamknięcie) lub otwarcie przepływu medium w instalacji. Kluczową cechą w treści pytania jest sposób obsługi: pokrętło, czyli ręczne koło/gałka służące do obracania wrzeciona i przestawiania grzybka/zasuwy w korpusie zaworu.
Na rysunkach technicznych/poglądowych najczęściej rozpoznaje się taki zawór po:
- wyraźnym elemencie ręcznym w kształcie koła (pokrętła),
- wrzecionie wychodzącym z korpusu (oś ruchu nastawy),
- korpusie zaworu wpiętym w przewód/rurociąg.

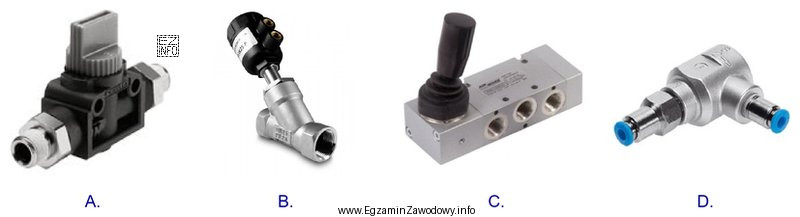

Odpowiedź "A" jest poprawna, ponieważ przedstawia właśnie zawór odcinający, którego napędem jest pokrętło (ręczna nastawa). Pozostałe rysunki nie spełniają jednocześnie obu warunków z pytania: zawór odcinający oraz z pokrętłem. W praktyce najczęstsze pomyłki dotyczą elementów, które też są zaworami, ale mają inny sposób sterowania lub inną funkcję, np.:
- zawory z dźwignią (typowe dla zaworów kulowych) – są odcinające, ale nie mają pokrętła,
- zawory zwrotne – same zapobiegają cofaniu przepływu i zwykle nie mają ręcznej nastawy,
- zawory regulacyjne – kojarzą się z nastawą, ale ich głównym zadaniem jest regulacja (często z siłownikiem), a nie proste odcięcie.
Wskazówka egzaminacyjna: w tego typu zadaniach należy najpierw "zaczepić się" o cechę jednoznaczną z polecenia (tu: pokrętło), a dopiero potem ocenić funkcję elementu (odcinanie vs regulacja/zwrot). Unikniesz wtedy wyboru rysunku, który wygląda jak zawór, ale ma inny napęd lub przeznaczenie.
