Wyłącznik silnikowy to aparat łączący funkcję zabezpieczenia przeciążeniowego (najczęściej nastawialny człon termiczny) oraz zabezpieczenia zwarciowego (człon elektromagnetyczny). W praktyce egzaminacyjnej "prawidłowe zabezpieczenie silnika" oznacza przede wszystkim poprawne dopasowanie nastawy przeciążeniowej do prądu znamionowego silnika odczytanego z tabliczki/ramki oraz zgodność podstawowych parametrów pracy aparatu z warunkami instalacji.

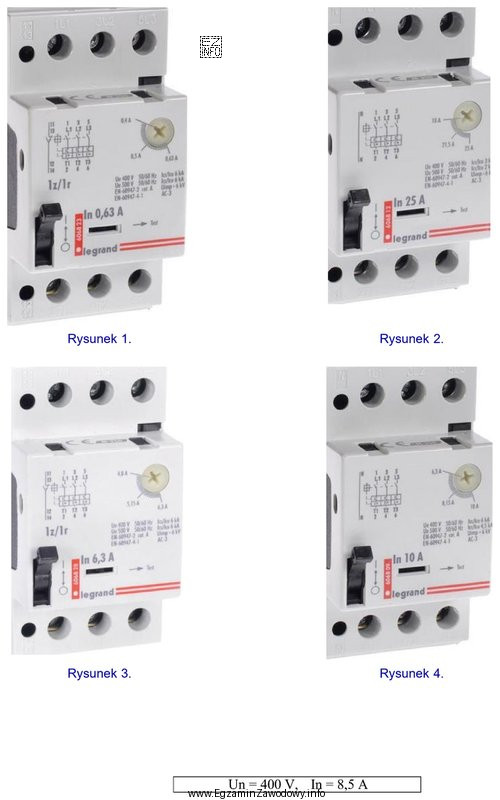

Dlaczego poprawna jest odpowiedź "Rysunek 4"? Ponieważ tylko ten wyłącznik (według danych pokazanych na rysunkach) ma taki zakres nastawy prądowej, który obejmuje prąd znamionowy silnika podany w ramce, dzięki czemu można ustawić zabezpieczenie przeciążeniowe właściwie: ani zbyt nisko (powodowałoby to niepotrzebne wyłączenia), ani zbyt wysoko (osłabiałoby ochronę uzwojeń przed przegrzaniem). Jednocześnie parametry napięciowe/eksploatacyjne aparatu muszą być co najmniej równe wymaganym dla danego obwodu.
Dlaczego pozostałe odpowiedzi są błędne? Wyłączniki pokazane jako "Rysunek 1", "Rysunek 2" i "Rysunek 3" nie spełniają kompletnego kryterium doboru: typowo mają zakres nastawy nieobejmujący prądu znamionowego z ramki (jest on za niski lub za wysoki), albo ich parametry nie odpowiadają wymaganiom obwodu. W takich przypadkach nie da się ustawić poprawnej wartości zabezpieczenia przeciążeniowego dla tego silnika, więc dobór jest nieprawidłowy.
Wskazówki egzaminacyjne:
- Najpierw odczytaj z ramki/tabliczki prąd znamionowy silnika, a dopiero potem szukaj aparatu, którego zakres nastawy go obejmuje.
- Nie dobieraj "na oko" po wyglądzie; decydują oznaczenia i zakresy.
- Jeśli prąd znamionowy wypada na granicy zakresu, zwykle lepiej wybrać aparat, który pozwala ustawić go możliwie w środku zakresu, aby zostawić margines regulacji.
