KWALIFIKACJA ELE2 - CZERWIEC 2016

PYTANIE NR 30.
Na którym rysunku zamieszczono prawidłowy schemat układu połączeń do pomiarów charakterystyki zewnętrznej prądnicy prądu stałego?

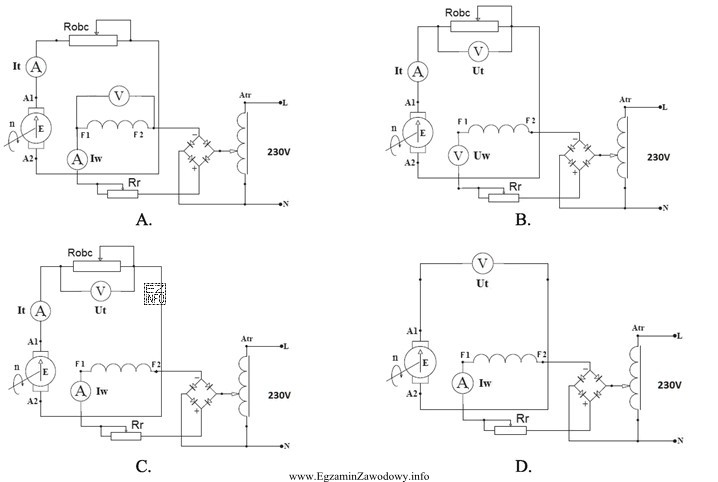

Ilustracja przedstawia cztery schematy układów połączeń do pomiarów charakterystyki zewnętrznej prądnicy prądu stałego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Charakterystykę zewnętrzną prądnicy DC wyznacza się jako zależność napięcia zaciskowego od prądu obciążenia przy stałej prędkości (i zwykle stałym wzbudzeniu).
Poprawny schemat ma amperomierz włączony szeregowo z obciążeniem, a woltomierz równolegle do zacisków prądnicy; obciążenie powinno być regulowane, aby zmieniać prąd.

Pełne wyjaśnienie:

Charakterystyka zewnętrzna prądnicy prądu stałego opisuje, jak zmienia się napięcie na zaciskach prądnicy wraz ze wzrostem prądu obciążenia, przy założeniu stałych warunków pracy (w praktyce: stała prędkość obrotowa oraz określony sposób wzbudzenia, często utrzymywany na stałym poziomie).

Aby taki pomiar był poprawny, układ połączeń musi spełniać podstawowe reguły metrologiczne:

  • Amperomierz mierzący prąd obciążenia włącza się w szereg z obwodem obciążenia. Tylko wtedy wskazuje prąd płynący przez odbiornik i zaciski prądnicy.
  • Woltomierz mierzący napięcie zaciskowe włącza się równolegle do zacisków prądnicy (lub równolegle do obciążenia). Włączenie szeregowe byłoby błędem i zafałszowałoby pracę obwodu.
  • Obciążenie powinno być regulowane (np. rezystor nastawny/układ rezystorów), aby płynnie zmieniać prąd i zebrać punkty charakterystyki.

W typowym doświadczeniu zaczyna się od małego obciążenia, następnie stopniowo je zwiększa i dla kolejnych wartości prądu odczytuje się napięcie. Wynikowy przebieg zwykle pokazuje spadek napięcia wraz ze wzrostem prądu, m.in. z powodu rezystancji wewnętrznej i zjawisk w obwodzie magnetycznym.

Dlaczego pozostałe schematy bywają błędne? Najczęstsze nieprawidłowości to: włączenie woltomierza w szereg (zaniżone wskazania i zaburzenie pracy), włączenie amperomierza równolegle (ryzyko zwarcia), brak elementu umożliwiającego zmianę obciążenia albo pomiar innej wielkości (np. prądu wzbudzenia zamiast prądu obciążenia), co prowadzi do badania innej charakterystyki niż zewnętrzna.

Wybierając poprawny rysunek, warto wykonać szybki "checklist": A w szereg, V równolegle, obciążenie regulowane, pomiar na zaciskach prądnicy. Taki układ odpowiada pomiarowi charakterystyki zewnętrznej.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To zależność napięcia na zaciskach prądnicy od prądu obciążenia, wyznaczana przy ustalonych warunkach pracy (najczęściej stała prędkość obrotowa i stałe wzbudzenie). Pokazuje, jak źródło "siada" napięciowo pod obciążeniem.
Amperomierz włącza się szeregowo z obciążeniem, aby mierzył prąd płynący przez zaciski prądnicy i odbiornik. Włączenie równoległe jest błędem i może prowadzić do bardzo dużego prądu (zwarcia).
Woltomierz włącza się równolegle do zacisków prądnicy (lub równolegle do obciążenia). Dzięki temu mierzy napięcie zaciskowe. Włączenie szeregowe zafałszowuje pomiar i zmienia warunki pracy obwodu.
Charakterystyka wymaga wielu punktów pomiarowych dla różnych prądów obciążenia. Obciążenie regulowane (np. rezystancja nastawna) pozwala płynnie zmieniać prąd i stabilizować go na żądanym poziomie, aby odczytać napięcie w tych samych warunkach.
Kluczowe jest utrzymanie stałej prędkości obrotowej prądnicy, a w wielu metodach także stałego wzbudzenia. Jeśli te warunki się zmieniają, to zmienia się źródło SEM i wynik nie odzwierciedla czystej zależności U=f(I) dla danych nastaw.
Tak. Bieg jałowy dotyczy zależności napięcia od wzbudzenia przy praktycznie zerowym obciążeniu, a charakterystyka zewnętrzna dotyczy napięcia przy rosnącym prądzie obciążenia. Pomyłka wynika z tego, że w obu przypadkach mierzy się napięcie, ale zmienia się inny parametr.
To typowa pułapka: schemat wygląda "sensownie", ale jeden szczegół (np. V w szereg lub A równolegle) czyni go niepoprawnym. Uczniowie często działają skrótem myślowym i nie sprawdzają reguły: amperomierz zawsze w szereg, woltomierz zawsze równolegle.
Właściwy prąd obciążenia płynie od zacisków prądnicy przez element obciążenia. Jeśli amperomierz jest w tym samym torze prądowym (szeregowo z obciążeniem), mierzy prąd obciążenia. Gdy jest w gałęzi wzbudzenia, mierzy inny prąd.
Najczęściej spotyka się: prądnicę, napęd (silnik), układ wzbudzenia, obciążenie regulowane, woltomierz i amperomierz oraz elementy zabezpieczenia. Na schematach egzaminacyjnych kluczowe są połączenia mierników i miejsca pomiaru napięcia.
Stosuj prostą listę kontrolną: A w szereg z obciążeniem, V równolegle do zacisków, musi być możliwość zmiany obciążenia, a układ nie może sugerować zwarcia miernikiem. Taka weryfikacja eliminuje większość błędnych rysunków.
