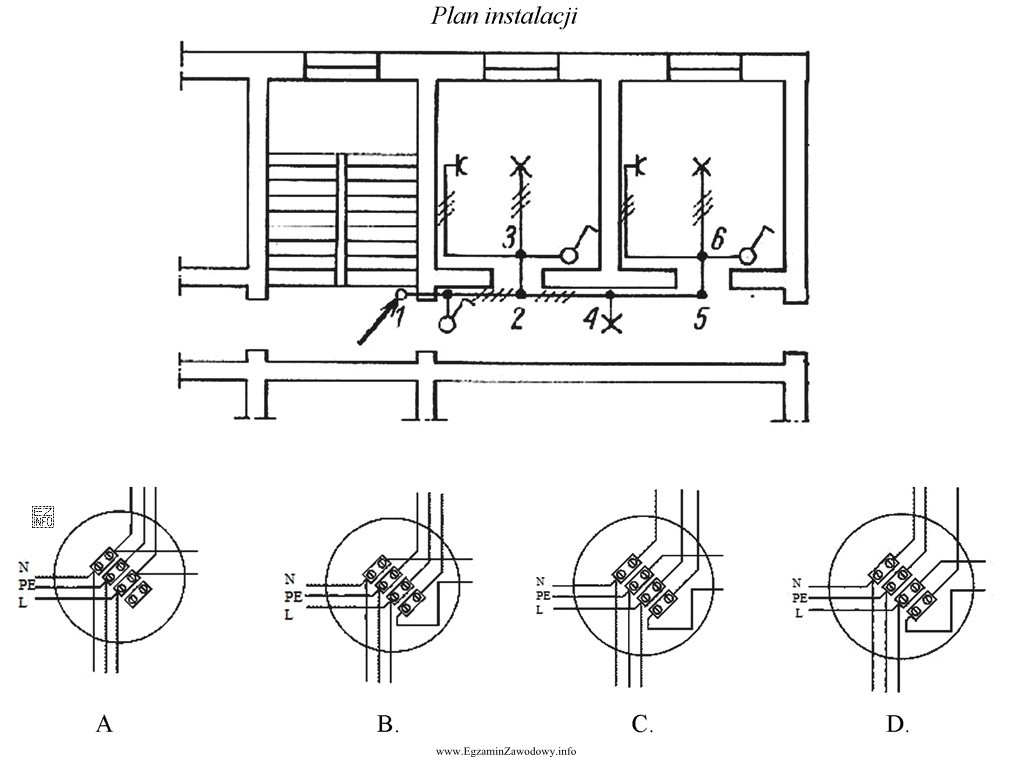

W tego typu zadaniu punktem odniesienia jest plan instalacji (gdzie widać przebieg obwodów i miejsca rozgałęzień), a odpowiedzią ma być właściwy schemat połączeń w konkretnej puszce. Aby poprawnie wybrać schemat dla puszki nr 3, trzeba przejść metodycznie przez kilka kroków.
- Krok 1: Ustal, co "spotyka się" w puszce nr 3. Z planu instalacji odczytaj, ile odcinków przewodów dochodzi do tej puszki (np. przewód zasilający "od poprzedniej puszki", przewód "do następnej puszki", przewód do punktu świetlnego/gniazda/łącznika). To determinuje liczbę żył i miejsc łączenia.
- Krok 2: Rozdziel funkcje żył. W schematach puszek kluczowe jest, aby przewód ochronny PE był prowadzony i łączony w sposób ciągły (z reguły wszystkie PE razem), przewód neutralny N analogicznie (wszystkie N razem), a faza L była łączona zgodnie z logiką obwodu (przelot i ewentualne odejścia).
- Krok 3: Zweryfikuj przelot vs odejście. Jeśli puszka jest elementem przelotowym, w schemacie musi być widoczne połączenie "wejście–wyjście" dla odpowiednich żył. Jeżeli jest rozgałęzienie, musi pojawić się dodatkowe odejście do odbiornika lub łącznika, ale bez "zrywania" ciągłości N/PE.
- Krok 4: Sprawdź, czy schemat nie tworzy błędnych zwarć lub przerw. Typowe błędy w odpowiedziach błędnych to: brak połączenia PE, pominięcie N, niewłaściwe zmostkowanie fazy, albo połączenie żył, które w planie nie powinny się łączyć w tej puszce.
Odpowiedź "D" jest poprawna, bo jako jedyna zachowuje komplet połączeń zgodny z planem dla puszki nr 3: uwzględnia wszystkie wejścia/wyjścia, właściwe rozgałęzienia oraz poprawne grupowanie PE i N. Pozostałe schematy są niepoprawne, ponieważ zawierają co najmniej jedną niezgodność z planem (np. brak wymaganej ciągłości przewodu, błędne rozgałęzienie lub niewłaściwe łączenie żył).
Wskazówka egzaminacyjna: zanim wybierzesz odpowiedź, policz "ile razy" dana żyła musi się pojawić w puszce (wejście/wyjście/odejście) i dopiero potem szukaj schematu, który ma dokładnie tyle połączeń. To ogranicza wybór intuicyjny i zmniejsza ryzyko pomyłki.
