Wyznaczanie przemieszczeń pionowych (np. osiadań) mostu wykonuje się najczęściej metodami wysokościowymi, w tym przez niwelację geometryczną. Kluczowe jest to, że nie badamy "wysokości w próżni", tylko zmianę wysokości w czasie względem punktów, które uznajemy za stabilne.
Dlatego poprawnie zaprojektowana sieć niwelacyjna do obserwacji przemieszczeń powinna spełniać typowe wymagania:
- Repery odniesienia (punkty bazowe) muszą znajdować się poza strefą oddziaływania obiektu i robót, aby nie "poruszały się" razem z mostem.
- Punkty kontrolne (repery/punkty obserwowane) umieszcza się na elementach mostu, dla których oczekuje się zmian wysokości (np. na podporach lub charakterystycznych punktach konstrukcji).
- Układ pomiarowy powinien umożliwiać kontrolę i redundancję: prowadzi się ciągi/pętle niwelacyjne tak, by można było sprawdzić zamknięcie i wychwycić błędy.
- Pomiary muszą być powtarzalne w kolejnych epokach (te same punkty, porównywalna technologia), bo dopiero różnica wyników daje przemieszczenie.

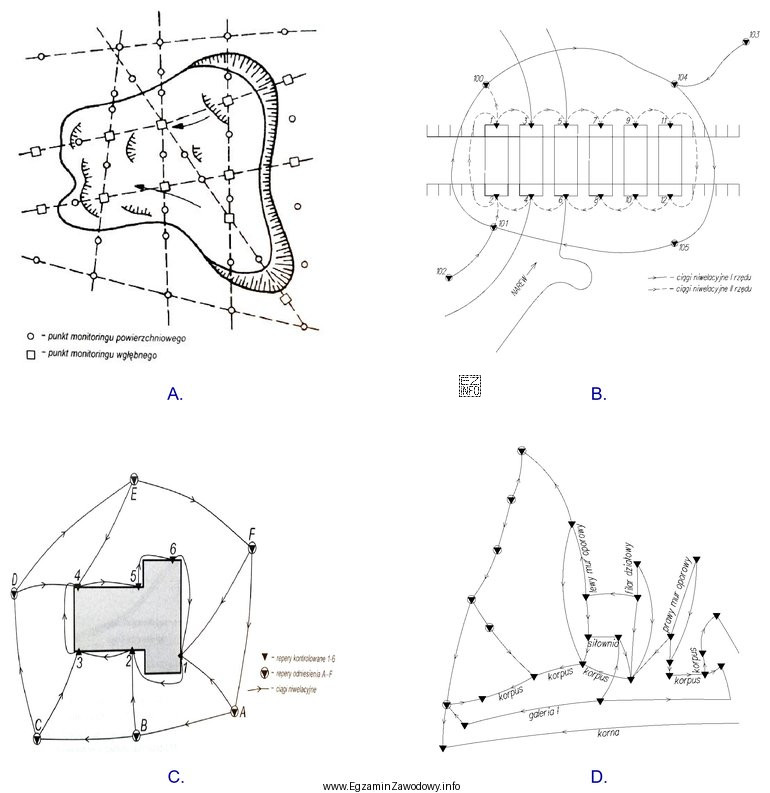

Odpowiedź "B" jest właściwa, ponieważ przedstawia schemat odpowiadający powyższym zasadom (stabilne odniesienie + punkty na moście + możliwość kontroli przebiegu). Pozostałe szkice są niepoprawne typowo wtedy, gdy brakuje w nich stabilnych reperów odniesienia, pokazują wyłącznie punkty na konstrukcji (co uniemożliwia wiarygodne odniesienie), albo są zaprojektowane jak sieć sytuacyjna (planarna), a nie wysokościowa do monitoringu.
Wskazówka egzaminacyjna: na szkicu szukaj najpierw punktów poza obiektem (baza), potem punktów na obiekcie (obserwacja), a na końcu sprawdź, czy przebieg pomiaru daje zamknięcie/kontrpomiar zamiast pojedynczej, niekontrolowanej linii.
