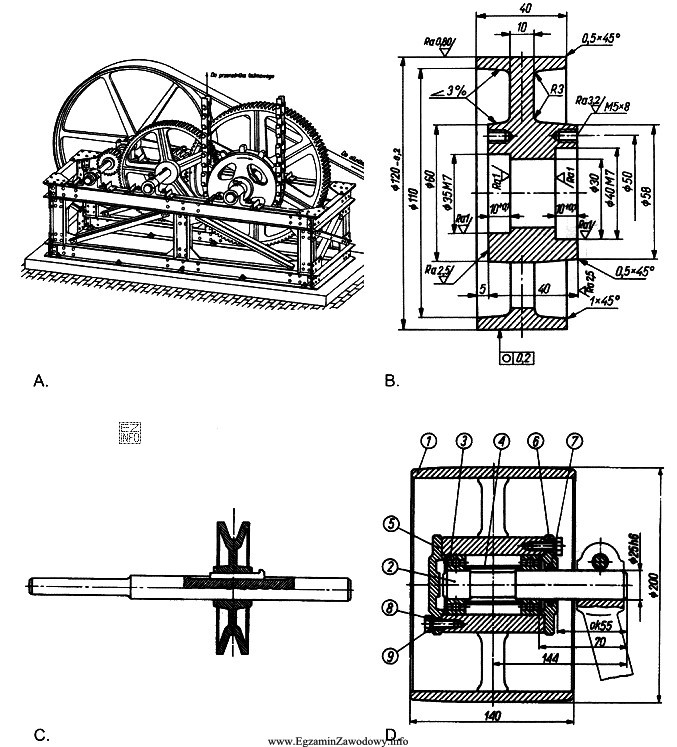

"Rysunek wykonawczy" to taki rodzaj rysunku technicznego, który opisuje pojedynczą część w sposób umożliwiający jej wykonanie lub kontrolę. W praktyce oznacza to, że na rysunku powinny pojawić się: odpowiednia liczba widoków (a gdy trzeba także przekroje), komplet wymiarów potrzebnych do wytworzenia elementu, a często również dane uszczegóławiające (np. tolerancje, pasowania, chropowatość, materiał – zależnie od przyjętego standardu dokumentacji).
Koło pasowe identyfikuje się po cechach charakterystycznych dla współpracy z pasem:
- rowki lub profil powierzchni pod pas (np. pod pas klinowy/wielorowkowy),
- kształt wieńca i piasty przystosowany do osadzenia na wale,
- otwór, wpust lub inny sposób mocowania do wału (zależnie od konstrukcji),
- proporcje typowe dla elementu napędu pasowego (średnica robocza, szerokość wieńca).
Dlaczego pozostałe odpowiedzi mogą być błędne w tego typu zadaniu? Najczęstsze pomyłki wynikają z mylenia rysunku wykonawczego z innymi formami dokumentacji:
- Rysunek złożeniowy pokazuje kilka części jednocześnie i ich wzajemne położenie (często z numerami pozycji i zestawieniem), ale zwykle nie ma pełnego wymiarowania każdego detalu.
- Szkic lub rysunek poglądowy może przedstawiać element podobny kształtem, lecz bez danych wymaganych do wytworzenia.
- Rysunek innego "koła" (np. zębatego) może wprowadzać w błąd przez samą nazwę, ale nie będzie miał geometrii typowej dla pasa (rowków/profilu).
W kontekście zawodu technika BHP rozpoznawanie elementów napędów jest przydatne przy analizie zagrożeń mechanicznych: nieosłonięte koła pasowe i pasy stanowią ryzyko pochwycenia/wniesienia części ciała lub odzieży. Umiejętność odczytania dokumentacji pomaga też sprawdzić, czy przewidziano właściwe osłony i dostęp serwisowy.
