PYTANIE NR 24.

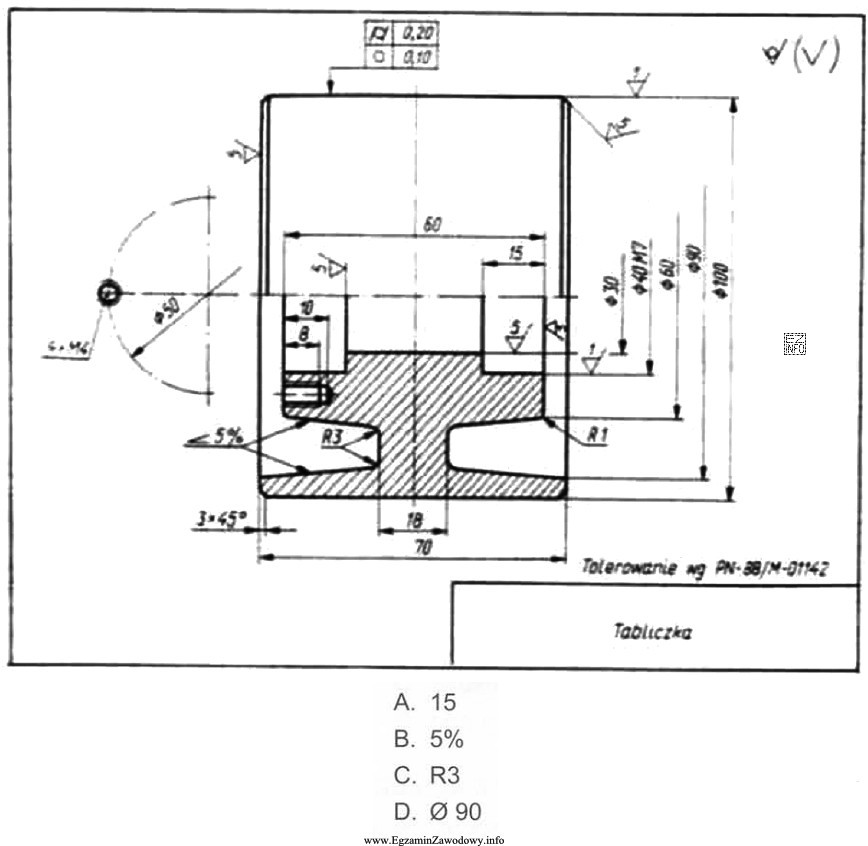

Odczytaj, jaką wartość ma pochylenie zaznaczone na rysunku wykonawczym koła pasowego maszyny.
Ilustracja przedstawia rysunek techniczny koła pasowego maszyny, który jest częścią egzaminu zawodowego dla technika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Pochylenie na rysunku wykonawczym odczytuje się bezpośrednio z oznaczenia wymiaru kątowego przy wskazanym fragmencie elementu.
Poprawna wartość to 3°±45′, czyli kąt nominalny 3° z tolerancją symetryczną wyrażoną w minutach kątowych. Kluczowe jest uwzględnienie znaku ± i jednostek (° oraz ′).

Pełne wyjaśnienie:

W zadaniach typu "odczytaj wartość z rysunku wykonawczego" nie wykonuje się obliczeń – należy znaleźć na rysunku właściwe oznaczenie (tu: pochylenie/pochyłość) i przepisać je w poprawnej postaci.

Poprawny odczyt to 3°±45′. Oznacza to:

  • 3° – wartość nominalna kąta pochylenia (w stopniach),
  • ±45′ – tolerancja symetryczna wyrażona w minutach kątowych (1° = 60′).

W praktyce BHP umiejętność czytania dokumentacji technicznej ma znaczenie pośrednie: nieprawidłowa geometria elementów maszyn (np. koła pasowego) może sprzyjać niewłaściwej pracy napędu, drganiom, przyspieszonemu zużyciu lub nieprawidłowemu prowadzeniu pasa, co może zwiększać ryzyko zdarzeń niebezpiecznych. Dlatego ważne jest, by odczyt z dokumentacji był precyzyjny.

Typowe pułapki przy takich odpowiedziach to: pominięcie tolerancji (przepisanie samego "3°"), pomylenie znaku minut kątowych (′) z inną jednostką lub potraktowanie 45′ jako 0,45° bez przeliczenia. Błędne odpowiedzi w testach zwykle odzwierciedlają właśnie te pomyłki: brak tolerancji, inny kąt nominalny albo zniekształcona jednostka.

Na egzaminie warto stosować prostą procedurę: (1) zlokalizuj zaznaczony wymiar, (2) odczytaj cały zapis (wartość + ± + jednostki), (3) sprawdź, czy zapis zawiera stopnie i minuty, (4) przepisz dokładnie tak jak na rysunku.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza zapis 3°±45′ na rysunku technicznym?
To zapis kąta nominalnego 3° z tolerancją symetryczną ±45′ (minut kątowych). Oznacza, że dopuszczalne jest odchylenie w obie strony od 3° o 45′. Minuty kątowe (′) to jednostka kąta: 1° = 60′.
Jak odróżnić minuty kątowe (′) od minut czasu w zapisie tolerancji?
Na rysunku technicznym symbol ′ oznacza minuty kątowe, a nie czas. Występuje obok stopni (°) w zapisie kąta, np. 3°45′. W tolerancji kątowej zapis ±45′ dotyczy zawsze odchyłki kąta, nie czasu.
Jak poprawnie odczytać pochylenie zaznaczone na rysunku wykonawczym?
Najpierw zlokalizuj strzałki/wskazanie wymiaru, potem odczytaj pełny zapis: wartość nominalną, znak ± oraz jednostki (° i ′). Nie pomijaj tolerancji. Na końcu przepisz wynik dokładnie, bez zamiany minut na zapis dziesiętny, jeśli rysunek używa minut.
Dlaczego na rysunku podaje się tolerancję kątową, a nie tylko sam kąt?
Tolerancja określa dopuszczalne odchyłki wykonania. Sam kąt nominalny nie mówi, jak bardzo element może odbiegać od ideału i nadal być uznany za zgodny. W praktyce wpływa to na montaż, współpracę części oraz niezawodność, co może mieć znaczenie dla bezpieczeństwa pracy maszyny.
Czy 45′ to to samo co 0,45°?
Nie. 45′ to 45 minut kątowych, czyli 45/60 stopnia = 0,75°. Częsty błąd to traktowanie minut jak części dziesiętnej stopnia. Jeśli na rysunku jest 3°±45′, to tolerancja wynosi ±0,75° po przeliczeniu, ale zapis rysunkowy pozostaje w minutach.
Jakie błędy najczęściej popełnia się przy odczycie tolerancji ± na rysunku?
Najczęściej: pomija się znak ± (odczyt tylko wartości nominalnej), myli się jednostki (° vs ′), przepisuje się wartość z innego miejsca rysunku albo zakłada się, że tolerancja jest jednostronna. Pomaga sprawdzenie, czy zapis ma oba symbole: stopni (°) i minut (′).
Dlaczego umiejętność czytania rysunku wykonawczego jest ważna w BHP?
W BHP często ocenia się maszyny i ich zgodność z dokumentacją. Błędna geometria elementów może zwiększać drgania, hałas, zużycie lub ryzyko awarii. Umiejętność odczytu parametrów (np. pochylenia) ułatwia rozmowę z utrzymaniem ruchu, ocenę stanu technicznego i identyfikację potencjalnych zagrożeń.
Kiedy w praktyce sprawdza się pochylenie elementu, takiego jak koło pasowe?
Najczęściej podczas odbioru części, remontu, wymiany elementów napędu lub diagnostyki problemów (np. uciekanie pasa, nierówne zużycie). Pochylenie może wpływać na współpracę z pasem i osiowanie. Odczyt z rysunku jest punktem odniesienia do pomiaru i oceny zgodności wykonania.
Jak przeliczyć minuty kątowe na stopnie w razie potrzeby?
Użyj zależności: 1° = 60′. Aby przeliczyć minuty na stopnie, podziel liczbę minut przez 60. Przykład: 45′ = 45/60° = 0,75°. Na egzaminie zwykle wystarczy jednak wierny odczyt zapisu z rysunku bez przeliczeń, jeśli o to pytają.
Czy da się odpowiedzieć na takie pytanie bez rysunku lub schematu?
Zwykle nie, bo zadanie polega na odczycie wartości z oznaczenia umieszczonego na rysunku. Bez widocznego wymiaru nie da się ustalić, jaka wartość została podana przez konstruktora. Na egzaminie rysunek jest kluczowym źródłem informacji do udzielenia odpowiedzi.
