KWALIFIKACJA ELM5 - STYCZEŃ 2016

Wyjaśnienie poprawnej odpowiedzi:

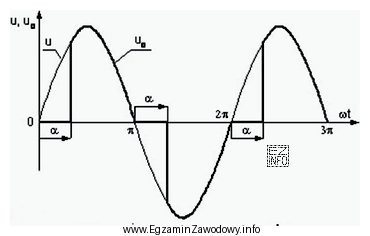

Osciogram przedstawia przebieg napięcia, który jest typowy dla elementu sterowanego fazowo, jakim jest triak. Triak pozwala na przepływ prądu w obu kierunkach, co jest widoczne na oscylogramie jako symetryczne przebiegi względem osi czasu, z możliwością sterowania kątem załączenia α. Dioda pozwala na przepływ prądu tylko w jednym kierunku, tyrystor również, ale jest sterowany jednokierunkowo, a warystor służy do stabilizacji napięcia, nie generując takiego przebiegu.
