Wzmacniacz operacyjny jest wrażliwy na nieprawidłowe warunki zasilania, a jednym z częstszych błędów montażowych lub serwisowych jest odwrócenie polaryzacji (zamiana "+" i "−" zasilania albo podanie napięcia o złym znaku względem masy). W wielu schematach stosuje się więc diody, które mają za zadanie ograniczyć skutki takiego błędu.
Odpowiedź "odwrotnym podłączeniem napięcia zasilania" jest zgodna z typowym zastosowaniem diod w obwodach zasilania: w zależności od sposobu włączenia mogą one:
- zablokować zasilanie przy odwrotnej polaryzacji (np. dioda w szeregu – układ nie działa, ale elementy nie są narażone),
- albo spowodować kontrolowane "ścięcie" niepożądanego napięcia (np. dioda równoległa z bezpiecznikiem/rezystorem ograniczającym prąd – rozwiązanie wymaga, by prąd był ograniczony przez inny element).
Odpowiedź "zwarciem napięcia zasilającego do masy" nie opisuje typowej funkcji samej pary diod przy wzmacniaczu operacyjnym. Zwarcie do masy jest zwykle skutkiem awarii lub błędnego podłączenia, a zabezpieczenie przeciwzwarciowe realizuje się bezpiecznikiem, ogranicznikiem prądu, stabilizatorem z zabezpieczeniem lub odpowiednią architekturą zasilacza.
Odpowiedź "przepięciami pochodzącymi od strony zasilania" byłaby właściwa dla elementów przeznaczonych do tłumienia przepięć (np. diod TVS, warystorów) albo dla diod klamrujących w specyficznej konfiguracji. Same "zwykłe" diody D1 i D2 w typowym układzie ochrony zasilania najczęściej kojarzy się jednak z ochroną przed odwrotną polaryzacją, a nie z impulsami przepięciowymi.
Odpowiedź "przekroczeniem wartości prądu zasilającego wzmacniacz" sugeruje zabezpieczenie nadprądowe. Do tego celu stosuje się rezystory pomiarowe, układy ograniczania prądu, bezpieczniki polimerowe lub stabilizatory z limitowaniem. Dioda sama w sobie nie "ustawia" bezpiecznej wartości prądu zasilania wzmacniacza – jej rola zależy od polaryzacji i napięć w węźle.

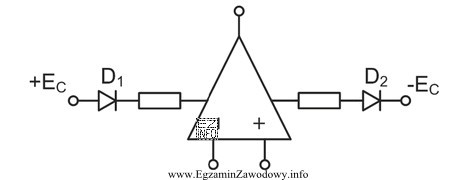

Wskazówka egzaminacyjna: gdy widzisz dwie diody opisane przy wejściu zasilania wzmacniacza, w pierwszej kolejności sprawdź (na schemacie), czy są w szeregu z zasilaniem lub tworzą ścieżkę przewodzenia tylko dla błędnej polaryzacji. To najczęściej prowadzi do rozpoznania ochrony przed odwróceniem napięcia zasilania.
