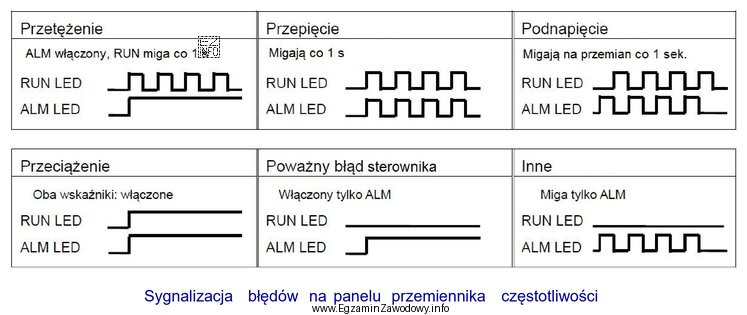

W przemiennikach częstotliwości (falownikach) diody na panelu operatorskim informują zwykle o dwóch podstawowych stanach: pracy (RUN) i alarmie/awarii (ALM). Sam fakt świecenia ALM światłem ciągłym oznacza, że urządzenie zgłasza błąd wymagający reakcji (np. zatrzymania napędu lub potwierdzenia alarmu), a wzór świecenia/migania RUN pozwala – zgodnie z tabelą diagnostyczną producenta – przypisać alarm do konkretnej przyczyny.
Poprawna odpowiedź: "Wzrost prądu w obwodzie silnik-przemiennik częstotliwości – przetężenie." Dotyczy sytuacji, w której prąd w torze wyjściowym falownika (między falownikiem a silnikiem) przekracza wartość dopuszczalną. Taki stan bywa skutkiem m.in. zwarcia w przewodach silnikowych, uszkodzenia izolacji, zbyt gwałtownego przyspieszania, zablokowania mechanicznego napędu albo nieprawidłowych parametrów silnika w nastawach falownika. W praktyce serwisowej jest to częsty typ alarmu.
- Odpowiedź "Za duża wartość prądu pobierana w obwodzie silnoprądowym – przeciążenie." jest myląca, bo przeciążenie opisuje zwykle długotrwałą pracę z nadmiernym obciążeniem (termiczne przeciążenie), a niekoniecznie nagły skok prądu interpretowany jako przetężenie.
- Odpowiedź "Wzrost napięcia w obwodzie silnik-przemiennik częstotliwości – przepięcie." dotyczy błędu napięciowego, a nie prądowego. W typowej diagnostyce przepięcia wiążą się z poziomem napięcia (np. na obwodzie pośrednim), a nie z przekroczeniem prądu wyjściowego.
- Odpowiedź "Za mała wartość napięcia zasilająca przemiennik częstotliwości – podnapięcie." również opisuje zjawisko napięciowe po stronie zasilania, a nie wzrost prądu w torze silnikowym.
Wskazówka egzaminacyjna: gdy w odpowiedziach pojawiają się zarówno przyczyny prądowe, jak i napięciowe, najpierw przypisz alarm do rodzaju wielkości (I lub U) z tabeli sygnalizacji, a dopiero potem rozstrzygaj między podobnymi pojęciami (przetężenie vs przeciążenie).
