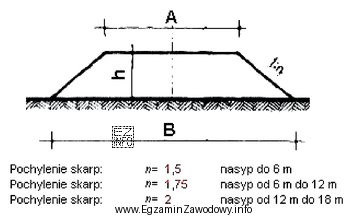

Zadanie sprawdza umiejętność odczytu parametrów geometrycznych z rysunku typowego przekroju poprzecznego nasypu. W robotach ziemnych pochylenie skarpy często zapisuje się jako 1:x, co oznacza, że na 1 jednostkę wysokości (pion) przypada x jednostek odsunięcia (poziom). Im większe "x", tym skarpa jest łagodniejsza (mniej stroma).
Dla wysokości nasypu 5 m należy znaleźć na rysunku (w tabeli, opisie lub na wykresie) wiersz/zakres odpowiadający tej wysokości i odczytać przypisane pochylenie. Zgodnie z podanym kluczem poprawną wartością jest 1:1,5.
Dlaczego pozostałe propozycje są błędne?
- 1:1 oznacza bardziej stromą skarpę. Jeśli na rysunku dla 5 m wskazano 1:1,5, to 1:1 nie spełnia wymaganego (typowego) pochylenia dla tej wysokości.
- 1:1,75 i 1:2 oznaczają skarpy łagodniejsze. Mogą pojawiać się dla innych wysokości, innych warunków gruntowo-wodnych albo innych rozwiązań konstrukcyjnych, ale nie są tym, co wskazuje rysunek dla 5 m.
Wskazówka egzaminacyjna: zawsze upewnij się, że odczytujesz pochylenie dla właściwego elementu (skarpa nasypu, a nie wykopu) i dla właściwej wysokości. Częstą pułapką jest też odwrócenie proporcji: zapis 1:1,5 to nie to samo co 1,5:1.
