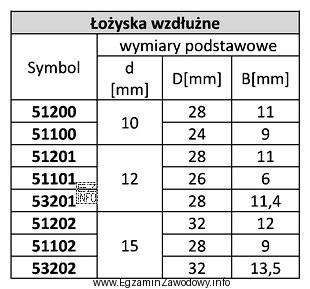

Dobór łożyska wzdłużnego z tabeli polega na sprawdzeniu trzech parametrów dla każdej propozycji: średnicy otworu (d), średnicy zewnętrznej (D) oraz szerokości/wysokości (B). W zadaniu narzucono d=12 mm, a dodatkowo ograniczenia gabarytowe obudowy: D nie może przekroczyć 28 mm oraz B nie może przekroczyć 11 mm.
Odpowiedź "51201" jest poprawna, ponieważ w typowych tabelach wymiarowych dla łożysk wzdłużnych tej rodziny oznaczeń jest to wariant przewidziany dla d=12 mm i jednocześnie mieszczący się w granicznych gabarytach D=28 mm oraz B=11 mm. Spełnia więc wszystkie warunki jednocześnie.
Dlaczego pozostałe odpowiedzi są błędne?
- "51200" zwykle odpowiada mniejszemu łożysku w tej samej rodzinie (inny numer otworu), więc nie pasuje do wału o średnicy 12 mm albo nie spełnia wymagań wynikających z tabeli.
- "53201" to inna odmiana/rodzina łożysk wzdłużnych (z inną budową i wymiarami katalogowymi). Mimo podobnych cyfr może nie spełniać narzuconej szerokości lub średnicy w danym typoszeregu, dlatego nie jest właściwym doborem przy zadanych limitach.
- "53202" ma inną wielkość w tej rodzinie; typowo będzie przypisana do innej średnicy otworu niż 12 mm i/lub innych gabarytów, więc odpada już na etapie weryfikacji d i ograniczeń obudowy.
Wskazówka egzaminacyjna: nie wybieraj po samym "podobieństwie" oznaczenia. Zawsze przejdź przez checklistę: (1) d=12 mm, (2) D≤28 mm, (3) B≤11 mm. Dopiero element spełniający wszystkie trzy punkty jest poprawny.
