KWALIFIKACJA BUD7 - CZERWIEC 2020



PYTANIE NR 1.
Na podstawie danych w tabeli określ powierzchnię rury o średnicy 0,25 m i długości 3 m, na której należy wykonać płaszcz ochronny.

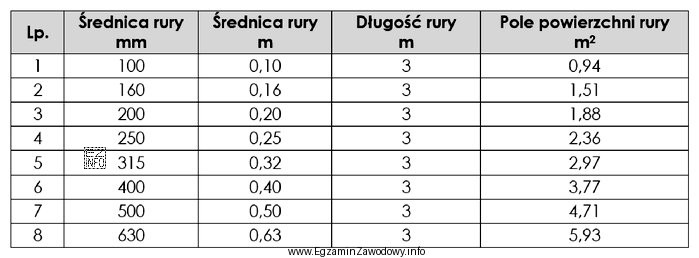

Ilustracja przedstawia tabelę z danymi dotyczącymi rur o różnych średnicach i długościach, wraz z obliczonym polem
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Powierzchnia rury pod płaszcz ochronny to pole powierzchni bocznej walca:
S = obwód × długość = (π·d)·L. Dla d = 0,25 m i L = 3 m: S ≈ 3,1416·0,25·3 = 2,3562 m², po zaokrągleniu 2,36 m2.

Pełne wyjaśnienie:

Wykonując płaszcz ochronny z blachy na prostym odcinku rury, w praktyce wyznacza się rozwinięcie płaszcza jako prostokąt. Jeden bok tego prostokąta to obwód rury, a drugi to długość odcinka. Dlatego szukana powierzchnia to pole powierzchni bocznej walca.

1) Wzór
Obwód okręgu o średnicy d wynosi: O = π · d.
Powierzchnia boczna rury (walca) o długości L: S = O · L = (π · d) · L.

2) Podstawienie danych

  • d = 0,25 m
  • L = 3 m

Liczymy: S = 3,1416 · 0,25 · 3 = 2,3562 m², a po zaokrągleniu do dwóch miejsc po przecinku: 2,36 m².

Dlaczego pozostałe wyniki nie pasują?

  • Wynik 2,97 m² może wynikać z przyjęcia zbyt dużej wartości π lub błędnego obwodu (np. pomylenie średnicy z innym wymiarem).
  • Wynik 3,77 m² typowo pojawia się, gdy ktoś podstawia niewłaściwy wzór (np. miesza pole powierzchni całkowitej z boczną) albo przyjmuje błędny wymiar rury.
  • Wynik 1,88 m² jest zbyt mały i często jest skutkiem użycia promienia zamiast średnicy w obwodzie (π·r zamiast π·d) lub zbyt agresywnego zaokrąglenia.

Wskazówka egzaminacyjna: przy zadaniach o płaszczu na rurze niemal zawsze chodzi o zależność obwód × długość. Jeśli w odpowiedziach jest wartość bliska π·d·L, to zwykle jest właściwa.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak obliczyć powierzchnię rury do wykonania płaszcza ochronnego?
Najczęściej liczy się powierzchnię boczną walca: S = (π·d)·L, gdzie d to średnica rury, a L to długość odcinka. To odpowiada rozwinięciu blachy w prostokąt: obwód rury × długość.
Co oznacza "powierzchnia rury" w zadaniach dla montera izolacji przemysłowych?
Zwykle chodzi o powierzchnię, którą trzeba pokryć okładziną/płaszczem, czyli powierzchnię boczną rury (bez den). Dla prostego odcinka rury jest to obwód przekroju kołowego pomnożony przez długość.
Dlaczego w obliczeniach pojawia się liczba π?
π wynika z obliczania obwodu okręgu. Rura ma przekrój kołowy, więc jej obwód to π·d. Dopiero potem obwód mnoży się przez długość rury, aby dostać pole powierzchni do okładzinowania.
Jakie dane są potrzebne, żeby policzyć powierzchnię boczną rury?
Wystarczą dwie wartości: średnica (d) i długość odcinka (L). Wtedy S = (π·d)·L. Uważaj, żeby nie pomylić średnicy z promieniem i trzymać się metrów, aby wynik był w m².
Jak uniknąć pomyłki między średnicą a promieniem w takich zadaniach?
Sprawdź zapis w treści: jeśli jest "średnica 0,25 m", to we wzorze na obwód podstawiasz d wprost: O=π·d. Promień r to połowa średnicy. Najczęstszy błąd to podstawienie r zamiast d.
Czy do płaszcza ochronnego liczy się też powierzchnię czołową rury?
Zwykle nie, bo płaszcz na odcinku prostym obejmuje powierzchnię boczną. Powierzchnie czołowe (denka) rozważa się przy zamknięciach, zakończeniach lub elementach specjalnych. W zadaniach z samą długością rury najczęściej chodzi o bok.
Kiedy wynik powierzchni rury trzeba zaokrąglać na egzaminie?
Gdy odpowiedzi są podane z określoną dokładnością (np. do 0,01 m²), zaokrąglij dopiero na końcu obliczeń. Wcześniejsze zaokrąglenie π lub obwodu może przesunąć wynik do innej odpowiedzi i dać błąd wyboru.
Jak sprawdzić, czy wynik powierzchni rury ma sens bez liczenia dokładnie?
Zrób szybkie oszacowanie: obwód dla d=0,25 m to ok. 0,25·3,14≈0,785 m. Po pomnożeniu przez 3 m wychodzi ok. 2,36 m². Jeśli wynik jest np. blisko 1 m² albo 5 m², to prawdopodobnie użyto złego wzoru.
Jakie błędy najczęściej pojawiają się przy obliczaniu powierzchni płaszcza na rurze?
Najczęstsze to: mylenie średnicy z promieniem, użycie pola koła zamiast obwodu, mieszanie jednostek (cm z m), zaokrąglanie zbyt wcześnie oraz liczenie powierzchni całkowitej walca zamiast bocznej. Pomaga zapamiętanie: obwód × długość.
Jak ta powierzchnia przekłada się na docięcie blachy na płaszcz ochronny?
Powierzchnia wynika z prostokąta rozwinięcia, ale do docięcia blachy w praktyce dochodzą jeszcze zakłady, łączenia i dopasowanie do sposobu montażu. Na egzaminie zwykle liczy się "czystą" powierzchnię boczną z geometrii, bez naddatków.
info

Statystycznie 64% uczniów zna prawidłową odpowiedź. średnie

Według specjalistów z branży: "Powierzchnia rury pod płaszcz ochronny to pole powierzchni bocznej walca:S = obwód × długość = (π·d)·L."

Źródła:

  • Wikipedia (PL) – "Walec": wzory na pole powierzchni bocznej i całkowitej, https://pl.wikipedia.org/wiki/Walec (dostęp: 2026-03-04)
  • Wikipedia (PL) – "Okrąg": obwód okręgu i zależność od średnicy, https://pl.wikipedia.org/wiki/Okr%C4%85g (dostęp: 2026-03-04)
  • Khan Academy (EN) – "Surface area of cylinders" (wzór na pole powierzchni walca, w tym powierzchni bocznej), https://www.khanacademy.org/math/geometry/hs-geo-solids/hs-geo-surface-area/a/surface-area-of-cylinders (dostęp: 2026-03-04)

Materiały:

  • Podręcznik do matematyki zawodowej: geometria w obliczeniach warsztatowych (walec, obwód, pole).
  • Materiały branżowe do kwalifikacji BUD.7 dotyczące wykonywania płaszczy ochronnych i rozwinięć blacharskich.
  • Zbiór zadań: obliczanie powierzchni rurociągów i kształtek do doboru izolacji oraz okładzin.
