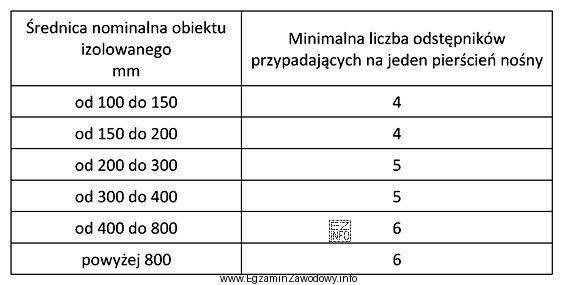

Zadanie sprawdza umiejętność korzystania z tabel technicznych stosowanych przy wykonywaniu płaszczy ochronnych z blachy w izolacjach przemysłowych. Kluczowe jest, aby odczyt był wykonany dokładnie z tego miejsca tabeli, które odpowiada warunkowi: "należy zastosować 5 odstępników".
Poprawna odpowiedź to "320 mm", ponieważ po zlokalizowaniu w tabeli liczby odstępników równej 5 i przejściu do skojarzonej z nią średnicy nominalnej, tabela wskazuje właśnie tę wartość. W praktyce taki dobór ma znaczenie dla zachowania wymaganych dystansów/rozstawu elementów, stabilności płaszcza oraz ograniczenia ryzyka punktowego docisku na izolację.
Dlaczego pozostałe odpowiedzi są błędne? Ponieważ nie odpowiadają w tabeli kryterium "5 odstępników":
- "180 mm" – to inny przedział średnic, dla którego tabela przewiduje inną liczbę odstępników (częsty błąd: odczyt z sąsiedniego wiersza).
- "130 mm" – podobnie jak wyżej, wskazuje wartość z innego zakresu lub z innej kolumny (częsty błąd: pomylenie średnicy nominalnej z innym parametrem).
- "850 mm" – to duża średnica; intuicyjnie może się kojarzyć z większą liczbą elementów, ale zadanie wymaga konkretnego odczytu z tabeli, a nie zgadywania zależności.
Wskazówka egzaminacyjna: przed zaznaczeniem odpowiedzi sprawdź nagłówki (co jest w wierszach, co w kolumnach) oraz jednostki. Następnie wykonaj szybki "test kontroli": czy na pewno odczytałeś średnicę z osi, która dotyczy obiektu izolowanego, a nie np. innego wymiaru elementu.
