W programie CNC posuw jest zadawany parametrem F. W podanym fragmencie znajduje się wartość F0.2, czyli posuw zaprogramowany równy 0,2 (w jednostce przewidzianej dla danego trybu pracy maszyny). Na panelu sterowania operator ma dodatkowo pokrętło korekcji posuwu (tzw. feed rate override), które wyraża się w procentach i działa jako mnożnik wartości zaprogramowanej.

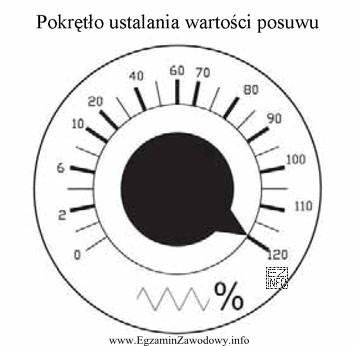

Ilustracja pokazuje ustawienie pokrętła na 120%. To oznacza, że sterowanie ma realizować posuw większy o 20% względem programu, czyli należy przeliczyć:
posuw rzeczywisty = posuw zaprogramowany × (override/100)
posuw rzeczywisty = 0,2 × (120/100) = 0,2 × 1,2 = 0,24 mm/obr
Dlaczego pozostałe odpowiedzi są błędne?
- 0,2 mm/obr – odpowiadałoby ustawieniu korektora na 100%, czyli bez zmiany względem programu.
- 0,22 mm/obr – sugeruje błędne, "intuicyjne" dodanie lub przyjęcie niewłaściwego procentu; korektor działa multiplikatywnie, a nie addytywnie.
- 0,1 mm/obr – odpowiadałoby zmniejszeniu do 50%, a nie zwiększeniu do 120%.
W praktyce korektor posuwu wykorzystuje się m.in. przy uruchamianiu prób, gdy warunki skrawania odbiegają od założeń (materiał, drgania, zużycie narzędzia). Na egzaminie zawsze sprawdzaj: (1) wartość F w programie, (2) wskazanie % na pokrętle, (3) przeliczenie przez współczynnik.
