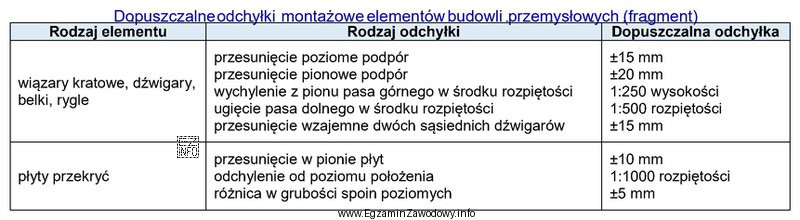

W tym typie zadania kluczowe jest rozpoznanie, że nie wykonuje się obliczeń, tylko odczyt z tabeli. Najpierw należy odnaleźć w tabeli parametr opisany jako przesunięcie wzajemne dwóch sąsiednich dźwigarów (czasem spotyka się podobnie nazwane pozycje, więc trzeba dopasować dokładnie brzmienie).
Następnie odczytuje się wartość dopuszczalnej odchyłki montażowej, która jest podana w milimetrach i w zapisie symetrycznym ±. Z tabeli w zadaniu wynika, że właściwa wartość dla tego parametru to ±15 mm, więc tę odpowiedź wybiera się jako zgodną z danymi źródłowymi.
Dlaczego pozostałe odpowiedzi są błędne?
- ±10 mm – to typowy błąd wynikający z odczytu z niewłaściwej komórki (np. pomylenie wiersza lub kolumny) albo z wybrania wartości "bardziej konserwatywnej" bez sprawdzenia tabeli.
- ±5 mm – często wynika z mechanicznego wyboru najmniejszej liczby (intuicja "im mniejsza tolerancja, tym lepiej"), ale egzamin sprawdza zgodność z tabelą, a nie "ostrożność".
- ±20 mm – może odpowiadać innemu parametrowi lub innemu rodzajowi elementu; bywa też skutkiem przeoczenia znaku ± i skupienia się tylko na liczbie.
Wskazówka egzaminacyjna: po znalezieniu pozycji w tabeli przeczytaj jeszcze raz nagłówek wiersza i kolumny oraz jednostkę. To minimalizuje pomyłki wynikające z pośpiechu i podobnych nazw parametrów.
