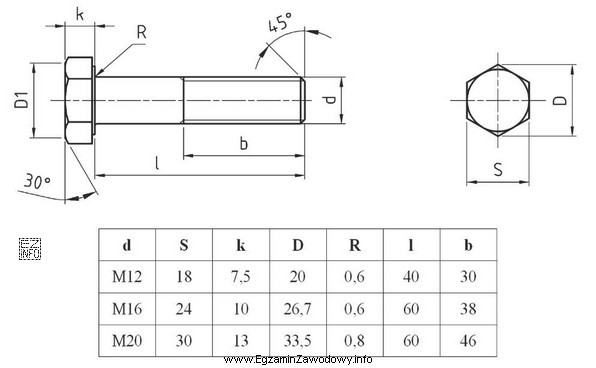

Zadanie sprawdza umiejętność korzystania z danych tabelarycznych dotyczących elementów złącznych. Dla śruby oznaczonej jako M20 symbol M informuje o gwincie metrycznym, a liczba 20 oznacza średnicę nominalną gwintu (w milimetrach), a nie długość gwintu.
Aby wyznaczyć długość gwintu, nie wykonuje się obliczeń — należy odszukać w tabeli wiersz/kolumnę dla M20 i odczytać przypisaną wartość. W tym zadaniu tabelaryczna długość gwintu dla M20 wynosi 46 mm, dlatego odpowiedź "46 mm" jest poprawna.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "20 mm" to częsty błąd wynikający z pomylenia średnicy nominalnej M20 z długością gwintu. W oznaczeniu M20 nie ma informacji, że gwint ma 20 mm długości.
- "30 mm" jest wartością zbyt małą w odniesieniu do danych z tabeli; wybór taki bywa skutkiem zgadywania lub utożsamiania długości gwintu z minimalnym "zapasem" na nakrętkę.
- "60 mm" jest wartością zbyt dużą względem tabeli; bywa wybierana intuicyjnie jako "bezpieczna", ale w zadaniach tabelarycznych liczy się zgodność z podanymi danymi, nie intuicja.
W praktyce montażowej prawidłowa długość gwintu jest ważna, bo wpływa na to, czy nakrętka/otwór gwintowany uzyska wymagane zazębienie, a połączenie będzie można prawidłowo dokręcić bez dobijania się o część niegwintowaną lub bez ryzyka zbyt małego zaangażowania zwoju.
Wskazówka egzaminacyjna: najpierw upewnij się, że odczytujesz rubrykę "długość gwintu" (a nie "długość śruby" czy inną wielkość) i że wybierasz właściwy rozmiar M.
