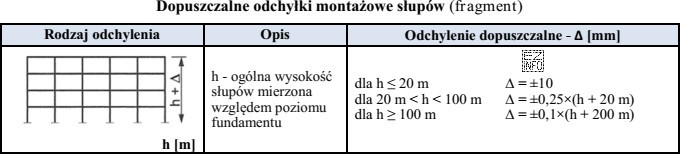

W tym typie zadania nie wykonuje się obliczeń – kluczowa jest poprawna interpretacja tabeli tolerancji. Najpierw identyfikuje się parametr podany w treści: wysokość słupów stalowych zgodna z projektem wynosi 22 m. Następnie w tabeli trzeba:
- znaleźć wiersz lub przedział obejmujący 22 m (czasem jest to zakres "powyżej … do …", a czasem dokładna wartość),
- odczytać przypisaną do tego zakresu dopuszczalną odchyłkę montażową,
- zwrócić uwagę na jednostkę (mm) oraz na zapis z symbolem ±, który oznacza dopuszczalne odchylenie zarówno "na plus", jak i "na minus".
Odpowiedź "±10,5 mm" jest poprawna, ponieważ jest to wartość wskazana w tabeli dla wysokości 22 m.
Odpowiedź "±10,0 mm" bywa wybierana, gdy zdający kieruje się zaokrągleniem lub odczyta sąsiedni zakres z tabeli. W praktyce takie pomyłki wynikają z pośpiechu albo braku sprawdzenia, czy 22 m na pewno należy do właściwego przedziału.
Odpowiedź "±11,0 mm" może odpowiadać innemu przedziałowi w tabeli (np. dla większej wysokości) albo być efektem błędnego "przesunięcia o jeden wiersz/kolumnę". Przy tabelach tolerancji to częsty błąd techniczny: właściwa wartość jest obok.
Odpowiedź "±22,2 mm" jest typowym skutkiem błędnego rozumowania proporcjonalnego: zdający zakłada, że tolerancja powinna rosnąć wprost z wysokością (np. ~1 mm na 1 m). W tolerancjach montażowych zwykle stosuje się wartości normowe/tabelaryczne, a nie proste przeliczniki liniowe.
Wskazówka egzaminacyjna: po wybraniu odpowiedzi zawsze wróć wzrokiem do tabeli i sprawdź trzy rzeczy: czy to właściwy parametr, czy właściwy przedział dla 22 m oraz czy zachowano znak ± i jednostkę mm.
