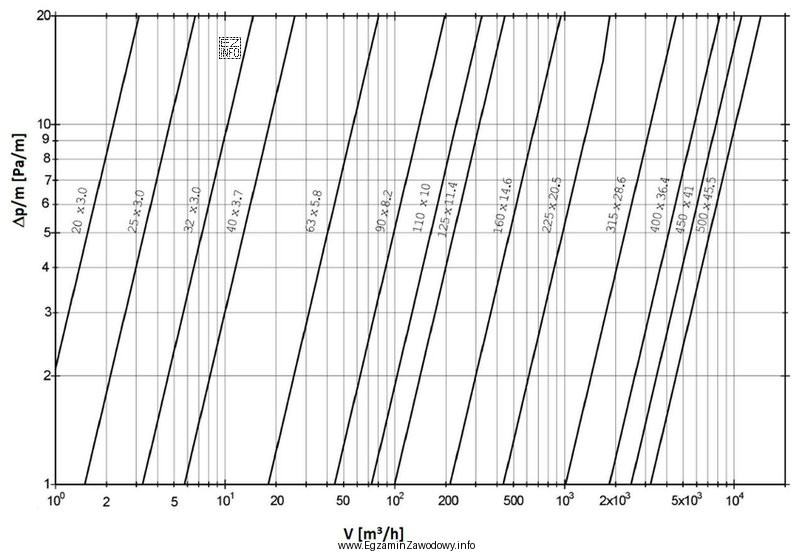

Nomogram to graficzne narzędzie do szybkiego wyznaczania zależności między parametrami przepływu a stratami ciśnienia w przewodach. W zadaniu trzeba wyznaczyć całkowitą stratę ciśnienia dla przyłącza o średnicy DN40 przy obciążeniu 8 m³/h i długości 20 m, czyli w praktyce odczytać (lub odczytać i przeskalować) spadek ciśnienia odpowiadający tym trzem danym.
Jak poprawnie wykonać odczyt:
- Najpierw identyfikuje się na nomogramie krzywą/obszar odpowiadający DN40 (nie innym średnicom).
- Następnie na osi przepływu/obciążenia odnajduje się 8 m³/h i prowadzi odczyt do przecięcia z krzywą DN40.
- Odczytaną wartość straty odnosi się do długości 20 m zgodnie z zasadą przyjętą w danym nomogramie (często jest to skala długości albo odczyt w przeliczeniu na jednostkę długości i potem przemnożenie).
Wynik 40 Pa jest zgodny z poprawnym przejściem przez nomogram dla wskazanych danych. Odpowiedzi rozbieżne, takie jak 22 Pa, 60 Pa i 66 Pa, zwykle pojawiają się, gdy:
- odczyta się wartość z krzywej dla innej średnicy (np. mniejszej lub większej),
- pomyli się skale jednostek lub wybierze niewłaściwą oś,
- zastosuje się błędnie przeliczenie na długość (np. potraktuje się wartość "na metr" jako całkowitą albo odwrotnie),
- zignoruje się konieczność interpolacji między kreskami siatki nomogramu.
Wskazówka egzaminacyjna: po odczycie warto wykonać kontrolę zdroworozsądkową: przy niezmienionej średnicy większy przepływ i większa długość powinny zwiększać stratę ciśnienia. Jeśli wynik jest "podejrzanie mały" albo "nienaturalnie duży", najczęściej oznacza to błąd skali lub wybór niewłaściwej krzywej.
