W instalacjach gazowych (także zasilanych gazem płynnym) całkowita strata ciśnienia na rozpatrywanej trasie przepływu jest sumą strat cząstkowych.

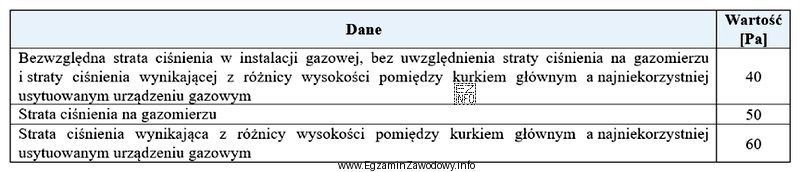

Jeżeli zadanie odwołuje się do tabeli, to typowo zawiera ona już policzone (albo podane do zsumowania) składniki, np.:
- straty na odcinkach przewodu (zależne od długości i średnicy),
- straty miejscowe na kształtkach i armaturze (kolana, trójniki, zawory),
- ewentualne straty na urządzeniach, jeśli zostały ujęte w zestawieniu.
Sposób rozwiązania polega na:
- Odczytaniu wszystkich wartości strat ciśnienia podanych w tabeli (w tych samych jednostkach, tutaj: Pa).
- Sprawdzeniu, czy należy uwzględnić wszystkie pozycje (bez pomijania "małych" składników, o ile polecenie nie dopuszcza uproszczeń).
- Zsumowaniu składowych: Δpcałk = ΣΔpi.
Po poprawnym zsumowaniu wartości z tabeli otrzymuje się 150 Pa, dlatego ta odpowiedź jest prawidłowa.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- 50 Pa – najczęściej odpowiada sytuacji, gdy uczeń zsumował tylko część pozycji (np. tylko straty na jednym rodzaju elementów) albo pominął kilka wierszy tabeli.
- 60 Pa – typowy błąd rachunkowy (niedokładne dodawanie) lub nieuwzględnienie wszystkich elementów trasy przepływu.
- 40 Pa – zwykle wynika z pozostawienia tylko "najmniejszych" składników lub błędnego odczytu tabeli (np. z niewłaściwej kolumny).
Wskazówka egzaminacyjna: przed zsumowaniem zaznacz na tabeli wszystkie wiersze, które mają wejść do bilansu strat, a na końcu sprawdź, czy wynik ma sens skali (czy nie jest zbyt mały względem sumy największych składników).
