KWALIFIKACJA BUD9 - CZERWIEC 2020 (test 2)



PYTANIE NR 21.
Na podstawie danych zawartych w tabeli określ koszt wykonania fragmentu sieci gazowej składającej się z:
• 15 m rury polietylenowej DN 32 SDR11 PE100,
• 2 kolan elektrooporowych DN 32/45°,
• 1 trójnika elektrooporowego DN 32/32,
• 4 muf elektrooporowych DN 32.

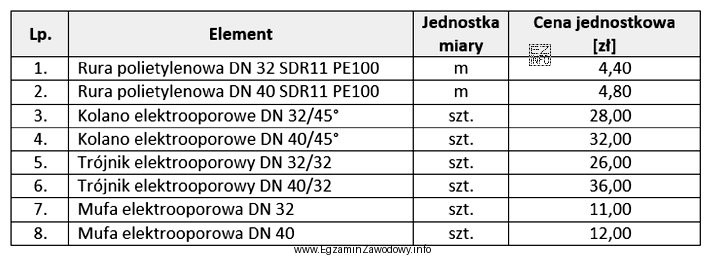

Ilustracja przedstawia tabelę, która jest częścią pytania egzaminacyjnego dotyczącego kwalifikacji zawodowej technika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby obliczyć koszt, należy z tabeli odczytać ceny jednostkowe dla każdej pozycji (rura DN 32 SDR11 PE100 – cena za 1 m, kształtki elektrooporowe – cena za 1 szt.), pomnożyć je przez podane ilości (15 m, 2 szt., 1 szt., 4 szt.), a następnie zsumować otrzymane wartości. Wynik sumy odpowiada kwocie 192,00 zł.

Pełne wyjaśnienie:

W tym zadaniu sprawdzana jest umiejętność wykonania prostej kalkulacji kosztu materiałów na podstawie zestawienia ilości oraz tabeli cen jednostkowych. Postępowanie jest zawsze takie samo:

  • Krok 1: Zidentyfikuj w tabeli właściwe pozycje dla elementów o podanych parametrach (DN 32, SDR11, PE100 oraz odpowiednie typy kształtek elektrooporowych).
  • Krok 2: Sprawdź jednostkę ceny: rura zazwyczaj ma cenę za metr, a kształtki (kolano, trójnik, mufa) cenę za sztukę.
  • Krok 3: Wykonaj mnożenie: cena jednostkowa × ilość (osobno dla rury, kolan, trójnika i muf).
  • Krok 4: Zsumuj cztery składowe, otrzymując koszt całego fragmentu sieci.

Odpowiedź "192,00 zł" jest poprawna, bo odpowiada sumie kosztów cząstkowych wyliczonych dla wszystkich wymienionych elementów zgodnie z ich ilościami.

Pozostałe kwoty są typowymi wynikami błędów rachunkowych lub odczytu tabeli: mogą wynikać z pomylenia ceny dla innej średnicy DN, nieuwzględnienia jednej z kształtek (np. jednej mufy), błędnego potraktowania ceny za metr jako ceny za sztukę (lub odwrotnie) albo pomyłki w dodawaniu wartości pośrednich.

Wskazówka egzaminacyjna: po obliczeniach zrób szybki "audyt" sumy, zaznaczając, że policzono dokładnie 4 składniki (rura, kolana, trójnik, mufy) i że każda pozycja ma właściwą jednostkę (m vs szt.). To minimalizuje ryzyko pominięcia elementu i pomyłek jednostek.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak obliczyć koszt fragmentu sieci gazowej na podstawie tabeli cen?
Najpierw odczytaj z tabeli ceny jednostkowe dla każdej pozycji, zwracając uwagę na jednostki (zł/m dla rury, zł/szt. dla kształtek). Następnie pomnóż ceny przez ilości (np. 15 m rury, 2 kolana itd.) i zsumuj wszystkie wartości cząstkowe.
Co oznacza DN 32 w opisie rury i kształtek?
DN to średnica nominalna używana do identyfikacji wymiaru elementu. W zadaniach egzaminacyjnych DN pomaga wybrać właściwą pozycję w tabeli cen (np. DN 32), bo ceny dla różnych DN mogą się istotnie różnić.
Co oznacza SDR11 w rurze PE100?
SDR to wskaźnik zależności średnicy zewnętrznej do grubości ścianki rury. Im mniejsza wartość SDR, tym zwykle większa grubość ścianki. W praktyce SDR wpływa na dobór rury i często na jej cenę, więc trzeba odczytać cenę dla właściwego SDR.
Dlaczego w zadaniu trzeba rozróżnić mufę, kolano i trójnik elektrooporowy?
To różne kształtki o innych funkcjach i zwykle innych cenach jednostkowych. Mufa służy do łączenia odcinków rury, kolano do zmiany kierunku, a trójnik do wykonania odejścia. W tabeli cen są to osobne pozycje, więc błędny wybór daje złą sumę.
Jakie błędy najczęściej robi się przy liczeniu kosztu z tabeli?
Najczęstsze pomyłki to: wybranie ceny dla innego DN/SDR, pomylenie jednostek (m vs szt.), pominięcie jednego elementu (np. jednej mufy), oraz błędy dodawania. Pomaga kontrola: czy policzono wszystkie cztery składniki i czy ilości się zgadzają.
Czy cena rury w tabeli zwykle jest podawana za metr czy za sztukę?
W kosztorysach i cennikach rura jest najczęściej wyceniana za metr, natomiast kształtki (mufy, kolana, trójniki) za sztukę. Na egzaminie zawsze trzeba to potwierdzić w tabeli, bo jednostka jest kluczowa dla poprawnego mnożenia.
Jak sprawdzić, czy wynik kosztu jest realistyczny bez ponownego liczenia wszystkiego?
Zrób szybką kontrolę logiczną: koszt rury (15 m) powinien być istotną częścią sumy, a kształtki zwykle dodają kilka składników "za sztukę". Sprawdź też, czy suma obejmuje dokładnie: rurę, 2 kolana, 1 trójnik i 4 mufy. Brak składnika często "psuje" wynik.
Kiedy stosuje się zgrzewanie elektrooporowe w sieciach gazowych z PE?
Zgrzewanie elektrooporowe stosuje się przy łączeniu rur i kształtek PE, gdy używa się elementów z wbudowaną spiralą grzejną (mufy, kolana, trójniki). W praktyce wybór metody zależy od technologii wykonania i wymagań projektu, a na egzaminie często pojawia się w kontekście doboru materiałów i osprzętu.
Jak przygotować się do zadań kosztorysowych z instalacji gazowych na egzamin?
Ćwicz odczyt tabel: szukaj właściwych parametrów (DN, SDR, typ kształtki) i pilnuj jednostek. Rób zadania na sumowanie kilku pozycji, zapisuj obliczenia w wierszach (każda pozycja osobno) i na końcu wykonuj kontrolę: czy liczba policzonych elementów zgadza się z treścią.
Dlaczego pytania z tabelą cen wymagają uważności, nawet jeśli matematyka jest prosta?
Bo kluczowy jest poprawny odczyt danych: łatwo pomylić podobne pozycje (np. inne DN lub inny typ kształtki) albo przeoczyć jednostkę. Same działania to zwykle proste mnożenie i dodawanie, ale jeden błąd w odczycie daje całkowicie inny wynik końcowy.
info

To pytanie poprawnie rozwiązuje 54% zdających egzamin. trudne

Według specjalistów z branży: "Wynik sumy odpowiada kwocie 192,00 zł."

Źródła:

  • PN-EN 1555 (Systemy przewodów rurowych z tworzyw sztucznych do przesyłania paliw gazowych) – norma dotycząca systemów z PE; tytuł normy jako odniesienie do oznaczeń/zakresu zastosowań
  • PN-EN ISO 4065 (Rury z tworzyw sztucznych — Określanie średnic nominalnych i szeregów) – odniesienie do pojęcia DN jako oznaczenia średnicy nominalnej

Materiały:

  • Podręczniki i materiały do kosztorysowania robót instalacyjnych (kalkulacja na podstawie tabel/cenników)
  • Instrukcje i katalogi producentów rur PE i kształtek elektrooporowych (oznaczenia DN/SDR/PE100)
  • Zadania treningowe z obliczeń kosztów na podstawie tabel (arkusze ćwiczeń)
