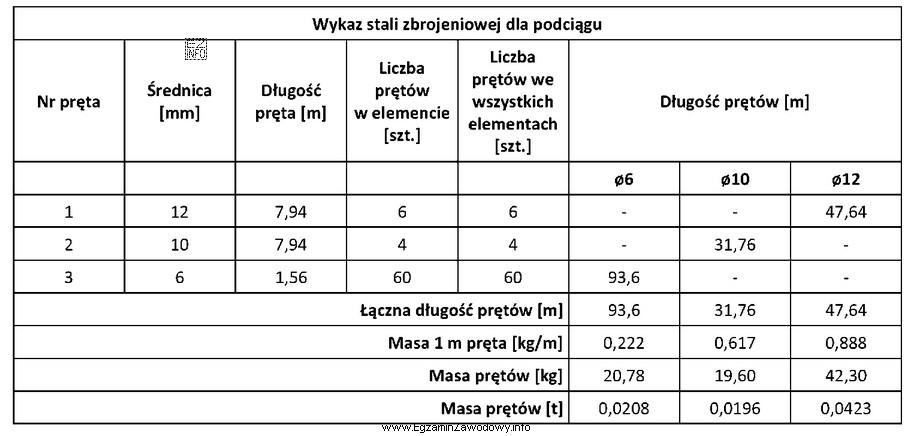

W tego typu zadaniu masa prętów zbrojeniowych o średnicy Ø10 wynika bezpośrednio z danych zestawieniowych (tabela). Metoda jest zawsze taka sama, niezależnie od tego, czy chodzi o podciąg, belkę czy inny element:
- Odczytaj z tabeli pozycje dotyczące Ø10 (średnica musi się zgadzać). Zwróć uwagę, czy tabela podaje długość jednej sztuki i liczbę sztuk, czy od razu długość łączną.
- Wyznacz łączną długość prętów Ø10: jeśli masz długość jednej sztuki, liczysz: długość łączna = długość sztuki × liczba sztuk. Gdy jest kilka pozycji Ø10, sumujesz je.
- Przelicz długość na masę używając masy jednostkowej (kg/m) dla pręta Ø10. W praktyce korzysta się z tablic mas jednostkowych lub zależności wynikającej z pola przekroju i gęstości stali.
- Zaokrąglij wynik do wymaganego formatu (np. do 0,01 kg), pilnując zapisu z przecinkiem dziesiętnym.
Odpowiedź "19,60 kg" jest poprawna, bo odpowiada masie wynikającej z prawidłowo zsumowanej długości prętów Ø10 i zastosowania właściwej masy jednostkowej dla tej średnicy.
Dlaczego pozostałe wyniki mogą kusić, ale są błędne?
- "31,76 kg" często wynika z pomylenia liczby sztuk lub nieprawidłowego zsumowania kilku pozycji (np. dodania elementów, które nie są Ø10).
- "42,30 kg" bywa skutkiem użycia masy jednostkowej dla większej średnicy (np. Ø12 lub Ø14) albo przyjęcia długości w złej jednostce.
- "47,64 kg" może pojawić się przy podwójnym policzeniu tej samej pozycji (np. zbrojenia górą i dołem bez sprawdzenia, czy tabela już to uwzględnia) albo przy pominięciu informacji, że podana długość jest już łączna.
Wskazówka egzaminacyjna: przed liczeniem podkreśl w tabeli tylko wiersze dotyczące Ø10 i sprawdź, czy długości są w metrach. Najwięcej błędów bierze się z pośpiechu w odczycie kolumn i z pomylenia średnic.
