KWALIFIKACJA BPO2 - CZERWIEC 2012



PYTANIE NR 16.
Na podstawie danych zawartych w tabeli określ, na jakiej maksymalnej wysokości można zainstalować czujkę dalekiego zasięgu PIRAMID o typie "C" modułu soczewki.

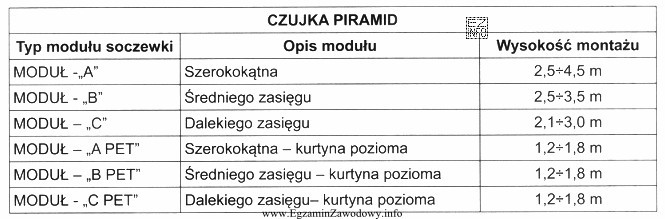

Ilustracja przedstawia tabelę dotyczącą czujek PIRAMID, które są używane w systemach ochrony fizycznej osób i mienia.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby odpowiedzieć poprawnie, należy odczytać z tabeli wartość "maksymalnej wysokości montażu" przypisaną do czujki dalekiego zasięgu PIRAMID dla typu modułu soczewki "C". Z tabeli wynika, że maksymalna wysokość montażu dla tego typu to 3,0 m; pozostałe wartości dotyczą innych wariantów.

Pełne wyjaśnienie:

W tego typu zadaniach nie wykonuje się obliczeń – kluczowa jest umiejętność poprawnego odczytu danych z tabeli (np. z karty katalogowej lub załącznika do zadania).

Należy:

  • zidentyfikować w tabeli wiersz/kolumnę odpowiadającą czujce dalekiego zasięgu PIRAMID,
  • odszukać dokładnie typ modułu soczewki "C",
  • odczytać parametr opisany jako maksymalna wysokość instalacji/montażu.

Z danych w tabeli wynika, że dla typu "C" maksymalna wysokość montażu wynosi 3,0 m. Dlatego odpowiedź "3,0 m" jest prawidłowa.

Dlaczego pozostałe propozycje są nieprawidłowe?

  • "2,1 m" – to wartość niższa; zwykle odpowiada innemu typowi soczewki albo innemu wariantowi konfiguracji i nie jest maksimum dla typu "C".
  • "2,5 m" – również może występować w tabeli, ale dla innego typu/ustawienia; częsty błąd wynika z odczytu z sąsiedniej kolumny.
  • "1,8 m" – najczęściej dotyczy jeszcze innego wariantu (np. innego typu soczewki) i bywa wybierana przez pomyłkę przy pobieżnym przeglądaniu tabeli.

Wskazówka egzaminacyjna: zawsze podkreśl w pytaniu parametr (tu: "maksymalna wysokość") oraz oznaczenie wariantu (tu: "typ C"), a potem dopiero szukaj tego dokładnego przecięcia w tabeli.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza maksymalna wysokość montażu czujki PIR?
To najwyższa wysokość instalacji, przy której czujka PIR ma zapewnić deklarowany zasięg i poprawną detekcję ruchu. Powyżej tej wartości geometria wiązek detekcji i czułość w strefie chronionej mogą być niewystarczające, co zwiększa ryzyko "martwych stref" lub spadku skuteczności.
Jak odczytać z tabeli wysokość dla typu soczewki "C"?
Najpierw znajdź w tabeli część dotyczącą wskazanej czujki (model/wersja). Następnie odszukaj typ modułu soczewki "C" i odczytaj wartość z pola opisanego jako "maksymalna wysokość montażu". Uważaj, by nie pomylić kolumny typu soczewki z innym parametrem.
Dlaczego w zadaniach egzaminacyjnych podaje się tabelę zamiast opisu?
Bo w praktyce technik często korzysta z dokumentacji producenta: kart katalogowych, instrukcji i zestawień parametrów. Egzamin sprawdza umiejętność pracy z danymi technicznymi, a nie zapamiętywanie liczb. To kompetencja potrzebna przy montażu i doborze urządzeń w SSWiN.
Czy czujkę PIR można zamontować wyżej niż podaje tabela producenta?
Co do zasady nie jest to zalecane. Parametry w tabeli wyznaczają zakres pracy, w którym producent deklaruje skuteczność detekcji. Montaż powyżej maksimum może pogorszyć pokrycie strefy i niezawodność, co w ochronie osób i mienia oznacza realne ryzyko niewykrycia intruza.
Jakie błędy najczęściej popełnia się przy odczycie parametrów czujki PIR z tabeli?
Najczęstsze błędy to: odczyt z niewłaściwego wiersza (inny model lub inny typ soczewki), pomylenie "maksymalnej" z "zalecaną" wysokością, odczyt z sąsiedniej kolumny oraz nieuwzględnienie oznaczeń wariantu (np. litery typu). Pomaga zaznaczenie w tabeli właściwego pola.
Co to jest moduł soczewki w czujce PIR i po co są różne typy?
Moduł soczewki (zwykle soczewka Fresnela) kształtuje strefy detekcji – wpływa na zasięg, szerokość pola widzenia i układ wiązek. Różne typy soczewek są dobierane do zastosowania (np. korytarz, duża hala, ochrona dalekiego zasięgu), dlatego mają różne zalecenia montażowe.
Dlaczego zadanie pyta o "maksymalną" wysokość, a nie o "zalecaną"?
"Maksymalna" wymusza jednoznaczny odczyt granicznej wartości z tabeli. "Zalecana" bywa podawana jako zakres lub kilka wariantów zależnych od warunków, co mogłoby wprowadzać niejednoznaczność. Na egzaminie słowo "maksymalna" wskazuje, że szukasz wartości granicznej.
Czy da się odpowiedzieć na takie pytanie bez znajomości czujek PIR?
Jeśli tabela jest dostępna w arkuszu, wystarczy umieć ją poprawnie czytać: znaleźć typ "C" i parametr "maksymalna wysokość montażu". Natomiast w praktyce zawodowej warto rozumieć sens parametru, bo pomaga ocenić, czy czujka będzie skuteczna w danym pomieszczeniu.
Jak sprawdzić, czy odczytana wysokość dotyczy na pewno typu "C"?
Sprawdź nagłówki tabeli oraz jednostki (m). Upewnij się, że litera "C" jest oznaczeniem modułu soczewki, a nie np. wariantu obudowy czy trybu pracy. Dobrą praktyką jest śledzenie wiersza i kolumny linijką lub palcem, by nie "przeskoczyć" na sąsiednią rubrykę.
Jakie znaczenie ma prawidłowa wysokość montażu dla ochrony obiektu?
Wpływa na realne pokrycie strefy chronionej: zbyt nisko może zwiększać ryzyko fałszywych alarmów (np. zwierzęta), a zbyt wysoko może tworzyć obszary słabo nadzorowane. Dla technika ochrony fizycznej ważne jest, by system wspierał działania ochrony i minimalizował luki w detekcji.
info

Około 81% zdających odpowiada poprawnie na to pytanie. średnio łatwe

W praktyce zawodowej kluczowe jest to, że aby odpowiedzieć poprawnie, należy odczytać z tabeli wartość "maksymalnej wysokości montażu" przypisaną do czujki dalekiego zasięgu PIRAMID dla typu modułu soczewki "C".
