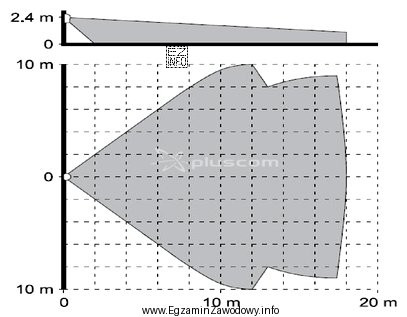

W tego typu zadaniu kluczowe jest rozróżnienie między obszarem detekcji (pole, w którym czujka wykrywa ruch) a pojedynczymi strefami/wiązkami detekcji. Pytanie dotyczy wyłącznie maksymalnego zasięgu, czyli najdalszej odległości, na jakiej czujka – zgodnie z rysunkiem – może wykryć ruch.
Poprawna odpowiedź to "18 m", ponieważ na rysunku właśnie taka wartość jest wskazana jako skrajny (maksymalny) zasięg obszaru detekcji. W praktyce oznacza to, że w idealnych warunkach (zgodnych z założeniami producenta i sposobem montażu) czujka obejmuje swoim działaniem przestrzeń do tej odległości.
Pozostałe odpowiedzi są nieprawidłowe, bo nie odpowiadają maksymalnej wartości odczytanej z diagramu:
- "12 m" oraz "10 m" mogą odpowiadać zasięgom innych modeli czujek albo wartościom pośrednim spotykanym na podobnych schematach, ale nie są wartością maksymalną przedstawioną na tym rysunku.
- "20 m" jest częstą "intuicyjną" wartością (większa, okrągła liczba), jednak w tym zadaniu decyduje odczyt z rysunku, a nie typowe parametry z pamięci.
Wskazówka egzaminacyjna: zawsze szukaj na grafice oznaczeń typu max, skrajnych punktów z podanymi odległościami oraz tego, czy zasięg jest mierzony "na wprost" (oś czujki), czy po przekątnej pola. Jeśli na rysunku są różne wartości dla różnych kierunków, poprawna będzie ta opisana jako maksymalna.
