KWALIFIKACJA BUD9 - CZERWIEC 2014



PYTANIE NR 17.
Na podstawie danych zawartych w tabeli określ strumień usuwanego powietrza przez mechaniczną wentylację wywiewną z kuchni bez okna zewnętrznego, wyposażonej w kuchenkę gazową.

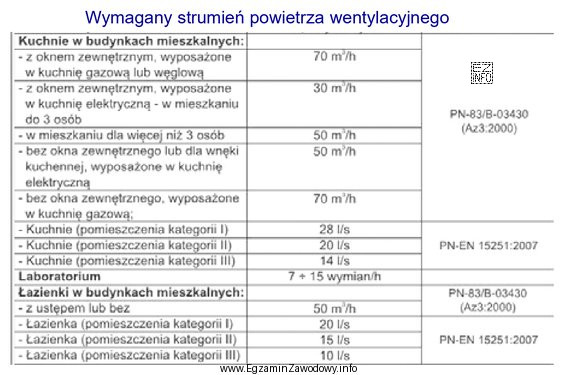

Ilustracja przedstawia tabelę dotyczącą wymaganego strumienia powietrza wentylacyjnego w różnych pomieszczeniach budynków
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Poprawna jest wartość "70 m³/h", ponieważ przy wskazanych warunkach (kuchnia bez okna zewnętrznego, wentylacja mechaniczna wywiewna, kuchenka gazowa) należy odczytać z tabeli wymagany strumień usuwanego powietrza.
Odpowiedzi w l/s są inną jednostką i nie wynikają tu z odczytu tej pozycji tabeli.

Pełne wyjaśnienie:

W zadaniach tego typu kluczowe jest dokładne dopasowanie opisu pomieszczenia do właściwej pozycji w tabeli. Należy zwrócić uwagę na trzy elementy warunkujące dobór strumienia:

  • rodzaj pomieszczenia: kuchnia,
  • brak okna zewnętrznego (co zwykle skutkuje większymi wymaganiami wentylacyjnymi niż dla kuchni z oknem),
  • rodzaj urządzenia: kuchenka gazowa.

Po odnalezieniu w tabeli wiersza/kolumny odpowiadających dokładnie tym warunkom odczytuje się wartość wymaganego strumienia usuwanego powietrza dla mechanicznej wentylacji wywiewnej. Zgodnie z danymi z tabeli w zadaniu jest to 70 m³/h.

Dlaczego pozostałe odpowiedzi nie pasują?

  • "50 m³/h" może odpowiadać innemu wariantowi z tabeli (np. innemu typowi kuchni lub innemu wyposażeniu), ale nie temu opisanemu w pytaniu. Typową przyczyną pomyłki jest przeoczenie warunku "bez okna zewnętrznego" lub "gazowa".
  • "28 l/s" oraz "20 l/s" są podane w jednostce l/s, podczas gdy w odpowiedziach występuje też m³/h. Jeśli tabela podaje wartość w m³/h (lub trzeba wskazać odpowiedź w m³/h), wybór l/s bez przeliczenia jest błędem jednostkowym. W testach często wykorzystuje się takie dystraktory, by sprawdzić, czy zdający kontroluje jednostki.

Wskazówka egzaminacyjna: najpierw podkreśl w treści warunki (kuchnia / brak okna / gaz / wentylacja mechaniczna wywiewna), a dopiero potem szukaj pozycji w tabeli. Na końcu porównaj jednostkę z odpowiedziami, aby nie wybrać liczby "na oko".

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest strumień usuwanego powietrza w wentylacji wywiewnej?
To objętość powietrza, którą instalacja usuwa z pomieszczenia w jednostce czasu. Najczęściej podaje się ją w m³/h lub l/s. W zadaniach egzaminacyjnych zwykle trzeba ją odczytać z tabeli dla danego typu pomieszczenia i jego wyposażenia.
Jak rozpoznać w tabeli właściwą pozycję dla kuchni bez okna?
Trzeba dopasować wszystkie warunki jednocześnie: rodzaj pomieszczenia (kuchnia), informację "bez okna zewnętrznego" oraz rodzaj urządzenia (np. kuchenka gazowa). Najczęstszy błąd to odczyt z wiersza dla kuchni z oknem lub dla innego paliwa.
Dlaczego w odpowiedziach pojawiają się różne jednostki: m³/h i l/s?
To celowy "haczyk" sprawdzający kontrolę jednostek. m³/h i l/s opisują ten sam przepływ, ale w innej skali. Jeśli tabela i polecenie wskazują jedną jednostkę, a odpowiedź jest w drugiej, trzeba przeliczyć lub wybrać wariant zgodny z odczytem.
Jak przeliczać l/s na m³/h przy wentylacji?
W praktyce korzysta się z zależności: 1 l/s = 0,001 m³/s, a 1 h = 3600 s. Czyli 1 l/s = 3,6 m³/h. W egzaminie najpierw sprawdź, w jakiej jednostce jest tabela i jakiej oczekuje odpowiedź, aby nie przeliczać niepotrzebnie.
Czy kuchnia z kuchenką gazową ma inne wymagania wentylacyjne niż elektryczna?
Tak, w tabelach projektowych często rozróżnia się wyposażenie kuchni, ponieważ urządzenia gazowe wpływają na warunki użytkowania i bezpieczeństwo oraz na ilość produktów spalania. Dlatego na egzaminie trzeba bezwzględnie wybrać wariant opisany jako "gazowa", a nie "elektryczna".
Kiedy stosuje się wentylację mechaniczną wywiewną w kuchni?
Stosuje się ją m.in. wtedy, gdy konieczne jest zapewnienie stałego, kontrolowanego usuwania powietrza (np. w pomieszczeniach o utrudnionej wentylacji naturalnej). W zadaniach egzaminacyjnych liczy się umiejętność dobrania wymaganego strumienia wywiewu z tabel i późniejszego doboru urządzeń.
Jakie błędy najczęściej powodują zły odczyt strumienia z tabeli?
Najczęściej: pomylenie kuchni z oknem i bez okna, przeoczenie rodzaju kuchenki (gazowa vs elektryczna), odczyt z niewłaściwej kolumny (np. nawiew zamiast wywiew), oraz nieuwaga na jednostki. Pomaga zaznaczenie warunków z treści i sprawdzenie ich po odczycie.
Czy można zgadnąć poprawną odpowiedź bez tabeli z zadania?
Nie powinno się. W tego typu pytaniu wartość ma wynikać bezpośrednio z danych tabelarycznych podanych w zadaniu (często w załączonej ilustracji). Bez tabeli można co najwyżej podać typowe wartości, ale na egzaminie liczy się konkretny odczyt dla wskazanego przypadku.
Jak dobrać wentylator, gdy znam wymagany strumień wywiewu w m³/h?
Najpierw przyjmij wymagany strumień z tabeli (m³/h), potem sprawdź w katalogu wentylatora, czy przy przewidywanym oporze instalacji osiągnie tę wydajność. W praktyce uwzględnia się też zapas na straty i zabrudzenie. Na egzaminie zwykle wystarcza poprawny odczyt i dobór "najbliższej" wydajności.
Jak odróżnić wentylację wywiewną od nawiewno-wywiewnej w pytaniu?
Wentylacja wywiewna usuwa powietrze mechanicznie, a dopływ bywa naturalny (np. przez nawiewniki). Nawiewno-wywiewna ma mechaniczny nawiew i wywiew. W zadaniach słowa "mechaniczna wentylacja wywiewna" oznaczają, że szukasz w tabeli pozycji dotyczącej strumienia usuwanego, nie nawiewanego.
info

To pytanie poprawnie rozwiązuje 55% zdających egzamin. średnie

Materiały:

  • Podręczniki i skrypty z wentylacji i klimatyzacji dla branży sanitarnej (rozdziały o wentylacji bytowej kuchni)
  • Materiały dydaktyczne z kwalifikacji BUD.9 dotyczące instalacji wentylacyjnych
  • Karty katalogowe wentylatorów (zależność wydajności od sprężu, dobór urządzenia do strumienia m³/h)
