KWALIFIKACJA BUD14 - STYCZEŃ 2019



PYTANIE NR 17.
Na podstawie danych zawartych w tabeli wskaż szerokość rynny i średnicę rury spustowej, które należy przyjąć dla dachu jednospadowego o wymiarach 12 × 10 m.

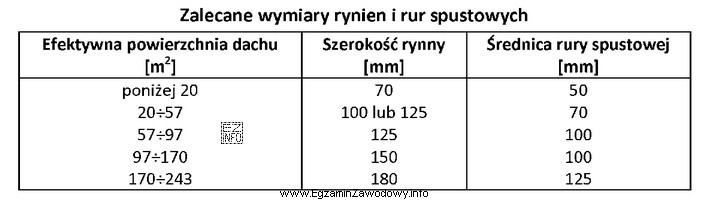

Ilustracja przedstawia tabelę z zalecanymi wymiarami rynien i rur spustowych, która jest częścią egzaminu zawodowego dla
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Dla dachu jednospadowego o wymiarach 12 × 10 m wyznacza się powierzchnię połaci, a następnie odczytuje z tabeli doboru parę: szerokość rynny i średnicę rury spustowej.
Wskazany dobór 150 mm i 100 mm odpowiada wartościom przewidzianym w tabeli dla tej wielkości dachu.

Pełne wyjaśnienie:

W tym typie zadania kluczowe są dwa kroki: (1) ustalenie wielkości dachu z podanych wymiarów oraz (2) poprawny odczyt z tabeli doboru systemu odwodnienia (rynna + rura spustowa) dla dachu jednospadowego.

Najpierw wyznacza się pole połaci na podstawie wymiarów 12 × 10 m (czyli 120 m²). Następnie należy znaleźć w tabeli wiersz/przedział odpowiadający tej wielkości dachu i odczytać przypisany zestaw średnic. Właśnie dlatego odpowiedź "Szerokość rynny: 150 mm, średnica rury spustowej: 100 mm" jest poprawna: jest to para wskazana w tabeli dla rozpatrywanej powierzchni i rodzaju dachu.

Pozostałe propozycje typowo odpowiadają innym zakresom z tabeli lub innym założeniom:

  • "Szerokość rynny: 125 mm, średnica rury spustowej: 100 mm" bywa wybierana intuicyjnie, ale zwykle dotyczy mniejszych powierzchni lub innego progu doboru; bez zgodności z tabelą jest błędna.
  • "Szerokość rynny: 100 mm, średnica rury spustowej: 70 mm" to zestaw charakterystyczny dla małych dachów – w tym zadaniu prowadzi do niedowymiarowania (zbyt mały przekrój odprowadzenia wody).
  • "Szerokość rynny: 180 mm, średnica rury spustowej: 125 mm" jest rozwiązaniem "na zapas", ale w testach z tabelą doboru jest błędne, jeśli nie odpowiada konkretnemu przedziałowi. Zbyt duże średnice nie wynikają z obliczeń ani z odczytu i nie są uzasadnione w zadaniu.

Wskazówka egzaminacyjna: zawsze łącz w parę rynna–rura spustowa dokładnie tak, jak podaje tabela. Nie wybieraj "najbardziej typowego" zestawu i nie zakładaj, że większa liczba zawsze oznacza poprawną odpowiedź — o poprawności decydują progi w tabeli i warunek "dach jednospadowy".

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak obliczyć powierzchnię dachu jednospadowego z wymiarów 12 × 10 m?
Najczęściej przyjmuje się pole w rzucie: 12 × 10 = 120 m². Potem sprawdza się, czy tabela wymaga dodatkowych założeń (np. powierzchni obsługiwanej przez jeden spust). W tym zadaniu kluczowy jest poprawny odczyt pary rynna–rura dla dachu jednospadowego.
Co oznacza w zadaniach "dobór rynny i rury spustowej na podstawie tabeli"?
Oznacza to, że nie wybierasz średnic "na oko", tylko znajdujesz w tabeli właściwy przedział (np. według powierzchni dachu) i odczytujesz przypisany zestaw: szerokość rynny oraz średnicę rury spustowej. Para musi pasować dokładnie do wskazanego wiersza tabeli.
Dlaczego w odpowiedzi podaje się jednocześnie szerokość rynny i średnicę rury spustowej?
Rynna i rura spustowa działają jako jeden układ. Nawet poprawna rynna nie zadziała dobrze z za małą rurą spustową (zator, przelewanie), a duża rura przy zbyt małej rynnie nie rozwiąże problemu. Tabele doboru zwykle podają gotowe, dopasowane pary.
Kiedy w praktyce budowlanej dobiera się większe średnice rynien i rur spustowych?
Większe przekroje dobiera się m.in. przy większych połaciach, większym dopływie wody do jednej krawędzi spływu, długich odcinkach rynny, większej liczbie załamań, ryzyku intensywnych opadów lub gdy projekt/producent wymaga większego przekroju. Na egzaminie decyduje jednak tabela z zadania.
Jakie błędy najczęściej robi się przy doborze rynny i rury spustowej z tabeli?
Najczęstsze pomyłki to: zły odczyt przedziału powierzchni, nieuwzględnienie typu dachu (jedno-/dwu-/wielospadowy), mylenie średnicy rury z innym parametrem oraz wybór "typowego" zestawu bez sprawdzenia tabeli. Warto też pilnować, że tabela podaje pary, a nie dowolne kombinacje.
Czy dach jednospadowy wpływa na dobór elementów odwodnienia?
Tak, ponieważ sposób spływu wody i obciążenie poszczególnych krawędzi/rynien może być inne niż w dachu dwuspadowym. W zadaniach egzaminacyjnych informacja o rodzaju dachu jest zwykle kluczem do wybrania właściwej kolumny lub wiersza w tabeli doboru.
Jak sprawdzić, czy wybrana para rynna–rura jest logiczna, gdy nie ma tabeli?
Bez tabeli nie da się tego rzetelnie potwierdzić w realiach egzaminu, bo progi doboru zależą od przyjętych założeń (opady, geometria, producent). Można jedynie ocenić orientacyjnie: zbyt mała rura i rynna dla dużej połaci to ryzyko przelewania, a skrajnie duży zestaw bywa nieuzasadniony.
Co zrobić na egzaminie, jeśli w tabeli jest kilka podobnych zestawów średnic?
Trzeba dokładnie ustalić, do którego przedziału należysz (np. czy granica jest "do" czy "powyżej"), sprawdzić, czy tabela dotyczy jednej rury spustowej czy całego dachu, oraz upewnić się, że odczytujesz kolumnę dla właściwego rodzaju dachu. Dopiero potem wybiera się jedną, zgodną parę.
Jakie elementy systemu odwodnienia dachu są powiązane z doborem średnic?
Z doborem średnic powiązane są m.in. leje spustowe, złączki, narożniki, denka, obejmy rur, a także spadek rynny i rozmieszczenie spustów. W praktyce komplet dobiera się jako system jednego producenta, żeby elementy pasowały wymiarowo i montażowo.
Jak przygotować się do zadań o doborze rynien i rur spustowych w BUD.1?
Ćwicz trzy rzeczy: szybkie liczenie pól prostych połaci, czytanie tabel (progi, kolumny, przypisy) oraz rozumienie, co zmienia rodzaj dachu. Pomaga rozwiązywanie zadań z arkuszy i praca na katalogach producentów, bo układ tabel bywa podobny do egzaminacyjnego.
info

To pytanie poprawnie rozwiązuje 52% zdających egzamin. trudne

Źródła:

  • PN-EN 12056-3, "Systemy kanalizacji grawitacyjnej wewnątrz budynków — Część 3: Odwadnianie dachów — Projektowanie i obliczenia" (tytuł normy; szczegółowa weryfikacja progów doboru wymaga dostępu do treści normy)
  • Katalog techniczny systemów rynnowych (tabele doboru rynien i rur spustowych do powierzchni dachu) – źródło zależne od producenta, wymagające wskazania konkretnego wydania w arkuszu egzaminacyjnym

Materiały:

  • Instrukcje doboru systemów rynnowych producentów (tabele doboru do powierzchni dachu)
  • Podstawy odwodnienia dachów w materiałach szkoleniowych budowlanych (rynn y i rury spustowe)
  • Ćwiczenia z czytania dokumentacji technicznej i rysunków budowlanych (rzuty dachów, spadki, miejsca spustów)
