KWALIFIKACJA BUD20 - STYCZEŃ 2016



PYTANIE NR 33.

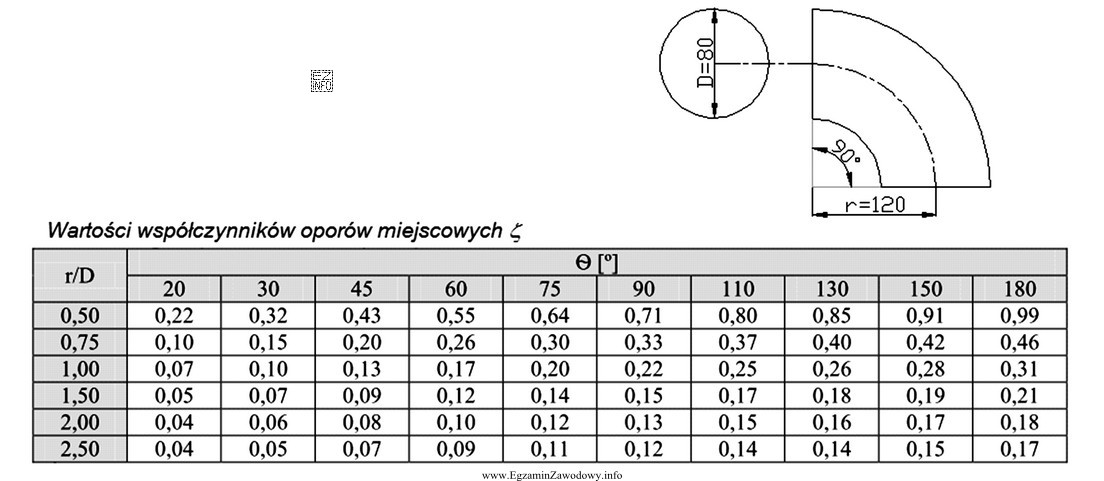

Na podstawie danych zawartych w tabeli wskaż współczynnik oporów miejscowych £ dla łuku o przekroju okrągłym.
Na podstawie danych zawartych w tabeli wskaż współczynnik oporó
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie danych z rysunku (D = 80 mm, r = 120 mm, Θ = 90°) obliczono stosunek r/D, który wynosi 1,5. Następnie, korzystając z tabeli, odczytano wartość współczynnika oporów miejscowych ζ dla r/D = 1,5 i kąta Θ = 90°, co daje wynik 0,15. Dlatego poprawną odpowiedzią jest 0,15.
