KWALIFIKACJA BUD20 - CZERWIEC 2021



PYTANIE NR 6.

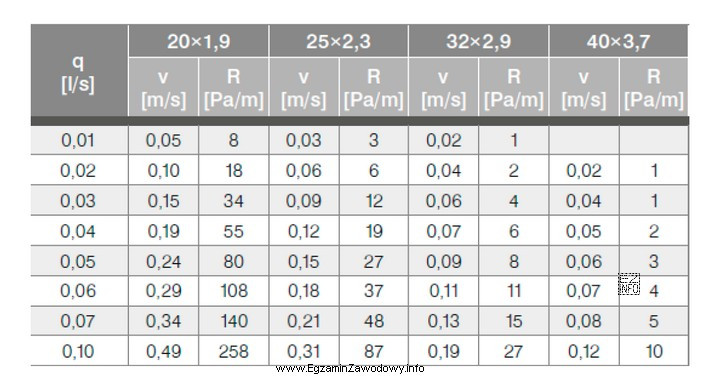

Na podstawie tabeli oblicz ile wynosi liniowa strata ciśnienia w przewodzie o średnicy 25x2,3 mm na długości 20 m przy strumieniu przepływu 0,05 l/s.
Na podstawie tabeli oblicz ile wynosi liniowa strata ciśnienia
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby znaleźć liniową stratę ciśnienia, korzystamy z tabeli, która dostarcza wartość straty ciśnienia na metr długości przewodu dla danego strumienia przepływu. Wartość straty ciśnienia dla przewodu o średnicy 25x2,3 mm przy strumieniu 0,05 l/s wynosi 27 Pa/m. Mnożąc tę wartość przez długość przewodu (20 m), otrzymujemy całkowitą stratę ciśnienia, która wynosi 540 Pa.
