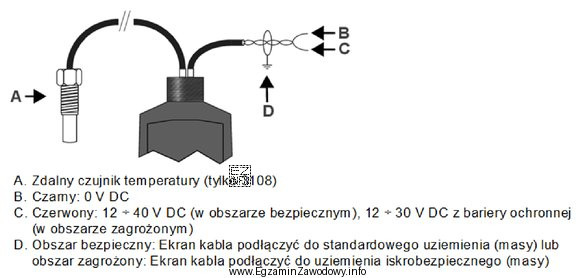

Pytanie sprawdza umiejętność odczytania parametru zasilania z dokumentacji technicznej (fragmentu instrukcji) oraz poprawnego rozróżnienia rodzaju napięcia: stałe (DC) i przemienne (AC).
Odpowiedź "Napięcie stałe 30 V." jest właściwa, gdy w instrukcji wprost wskazano zasilanie przetwornika jako 30 V DC (często zapisywane jako 30 VDC lub 30 V ⎓). W praktyce mechatronicznej ma to znaczenie przy doborze zasilacza, okablowania, zabezpieczeń oraz podczas uruchamiania – podanie niewłaściwego rodzaju napięcia może skutkować brakiem działania, błędnymi wskazaniami lub uszkodzeniem urządzenia.
Dlaczego pozostałe odpowiedzi są niepoprawne w tym typie zadania?
- "Napięcie przemienne 30 V." – zawiera tę samą wartość liczbową, ale inny rodzaj napięcia. To typowa pułapka: liczba się zgadza, lecz parametr elektryczny jest inny.
- "Napięcie przemienne 12 V." – różni się zarówno rodzajem napięcia, jak i wartością. 12 V jest częstym napięciem w automatyce, co może skłaniać do zgadywania bez czytania instrukcji.
- "Napięcie stałe 40 V." – rodzaj napięcia jest zgodny (DC), ale wartość jest inna niż w dokumentacji. W zadaniach "na podstawie instrukcji" decyduje dokładny zapis producenta.
Wskazówka egzaminacyjna: przy tego typu pytaniach najpierw znajdź w instrukcji sekcję typu "Zasilanie/Parametry elektryczne" i sprawdź dwa elementy jednocześnie: wartość oraz rodzaj napięcia. Nie wybieraj odpowiedzi wyłącznie na podstawie liczby (np. 30), bo często jest to celowo powtórzone w dystraktorach.
