W instalacjach ISDN zakończenie sieciowe NT1 stanowi granicę między siecią operatora a instalacją abonencką. Kluczowe jest rozróżnienie, gdzie podłącza się przewód przychodzący od operatora (tzw. linia miejska) oraz gdzie podłącza się urządzenia po stronie abonenta.
Linia miejska ISDN od centrali jest doprowadzana do NT1 przez interfejs U (typowo dwużyłowy). NT1 przekształca ten sygnał na interfejs S/T (magistralę wewnętrzną dla terminali ISDN) i może udostępniać dodatkowo porty a/b dla urządzeń analogowych.

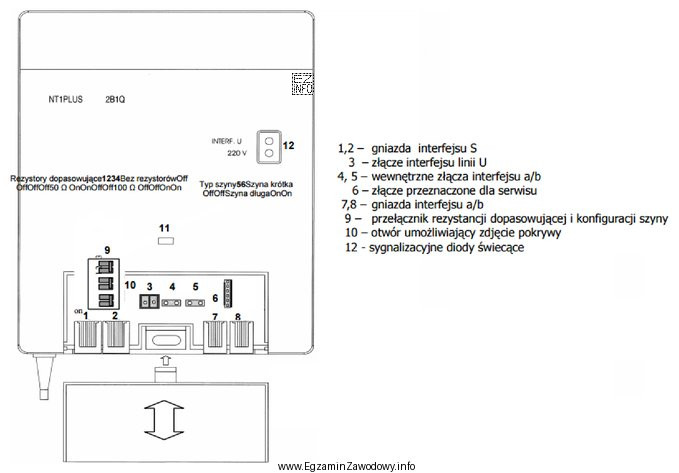

Dlatego poprawne jest wskazanie portu opisanego w legendzie jako "złącze interfejsu linii U". W przedstawionym schemacie/fragmencie instrukcji port ten jest oznaczony numerem 3, więc to do niego należy podłączyć linię miejską ISDN.
Pozostałe propozycje są błędne z typowych powodów instalacyjnych:
- Porty interfejsu S służą do podłączania urządzeń ISDN po stronie abonenta (magistrala wewnętrzna), a nie do przewodu od operatora; wpięcie linii miejskiej w S/T skutkuje brakiem zestawienia usługi.
- Port serwisowy jest przeznaczony do diagnostyki/konfiguracji; nie jest wejściem linii miejskiej.
- Porty a/b są przeznaczone dla urządzeń analogowych (np. telefon analogowy) i również nie służą do podłączenia interfejsu U.
Wskazówka egzaminacyjna: w zadaniach z NT1 zawsze najpierw ustal funkcję: "linia od operatora" = interfejs U, "urządzenia ISDN w lokalu" = S/T, "analog" = a/b. Dopiero potem dopasuj numer portu z legendy.
