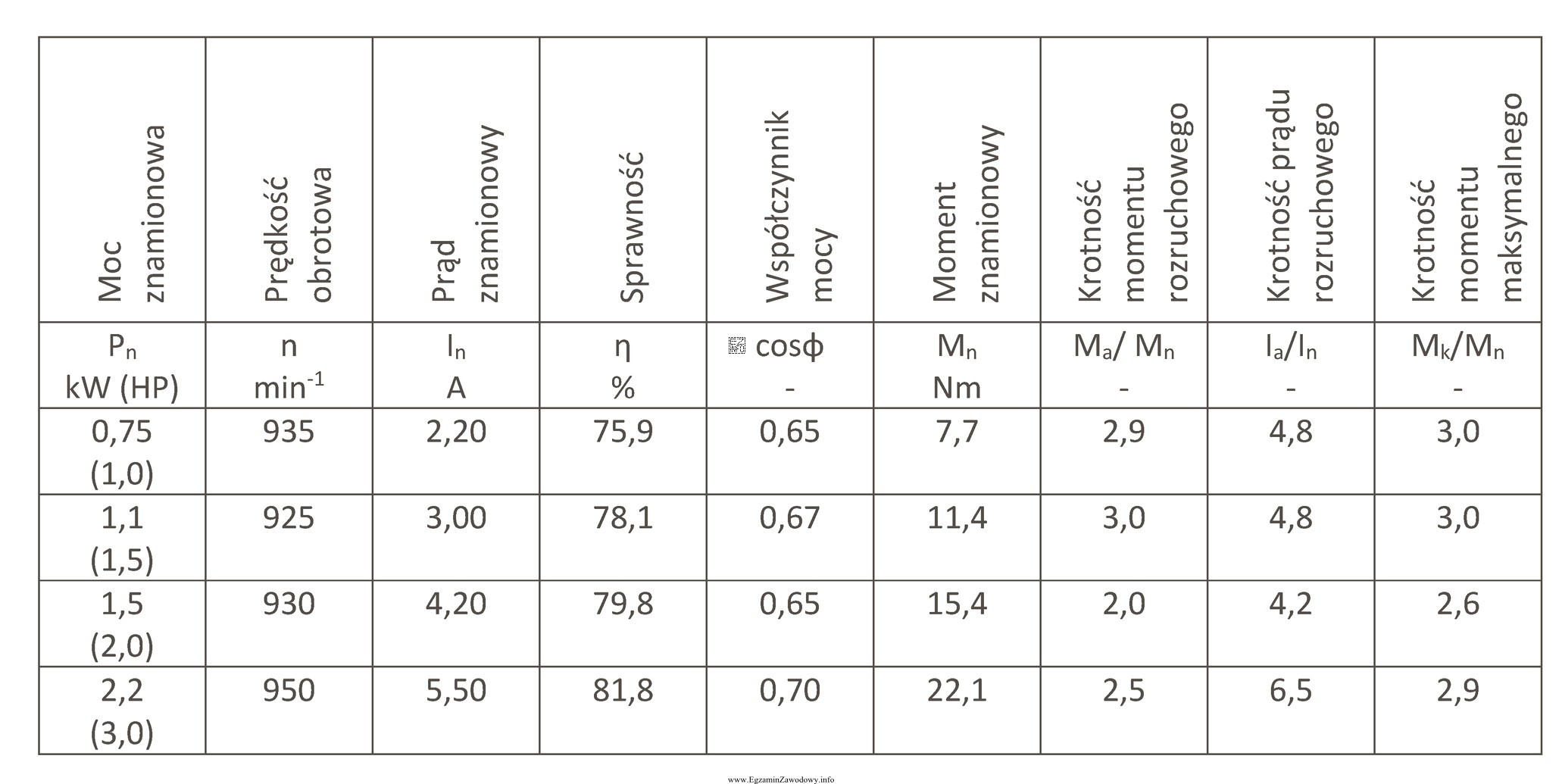

W zadaniu sprawdzana jest umiejętność pracy z dokumentacją techniczną producenta, czyli z kartą katalogową silnika. Kluczowe jest to, że pytanie nie prosi o obliczanie momentu ze wzorów, tylko o odczyt parametru z tabeli.
Aby poprawnie wybrać wartość momentu rozruchowego, należy:
- zidentyfikować w tabeli wiersz odpowiadający mocy znamionowej Pn=1,5 kW,
- następnie wybrać kolumnę (lub wariant) dla napięcia znamionowego Un=400 V,
- odczytać pole opisane jako moment rozruchowy (w Nm), a nie moment znamionowy ani maksymalny.
Odpowiedź "30,8 Nm" jest właściwa, ponieważ odpowiada dokładnie przecięciu wymaganego wiersza (1,5 kW) i właściwej kolumny (400 V) w rubryce momentu rozruchowego.
Dlaczego pozostałe odpowiedzi są błędne?
- "15,4 Nm" – typowy błąd polega na odczytaniu wartości z innej rubryki (np. innego napięcia, innej wielkości silnika albo innego rodzaju momentu). W praktyce wynika to z pominięcia nagłówków kolumn.
- "ll,4 Nm" – dodatkowo może wprowadzać w błąd literówka; niezależnie od zapisu taka wartość nie odpowiada właściwemu polu tabeli dla zadanych Pn i Un. Częsty mechanizm błędu to "dopasowanie" wartości do oczekiwań bez sprawdzenia nagłówka.
- "34,2 Nm" – bywa wybierane na zasadzie intuicji "większy moment rozruchowy jest lepszy", jednak w zadaniu liczy się zgodność z dokumentacją dla konkretnego wariantu silnika, a nie wybór największej liczby.
Wskazówka egzaminacyjna: przy pytaniach katalogowych zawsze najpierw zaznacz w treści, jakie są dane wejściowe (tu: Pn i Un), a potem w tabeli czytaj nagłówki kolumn od góry. To ogranicza pomyłki wynikające z przestawienia parametrów.
