Pytanie dotyczy odczytu szerokości otworu okiennego w świetle węgarków na podstawie rzutu kondygnacji. "W świetle" oznacza wymiar prześwitu, czyli odległość mierzona pomiędzy wewnętrznymi krawędziami ograniczającymi otwór. W tym przypadku ograniczeniem są węgarki (kształt ościeża), więc nie chodzi o wymiar "po zewnętrznym obrysie muru" ani o wymiar w osiach.
Poprawna procedura odczytu jest następująca:

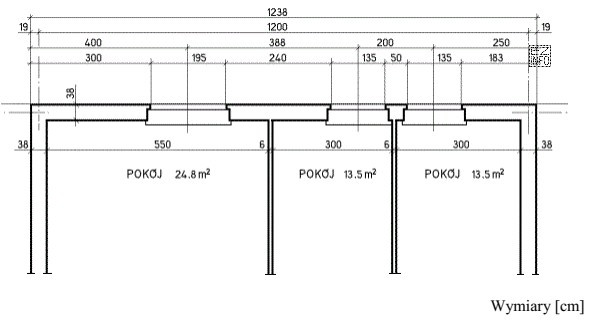

- Zlokalizuj pomieszczenie wskazane w treści – pokój o powierzchni 24,8 m2. To zapobiega pomyleniu otworu okiennego z innym, podobnym na rysunku.
- Znajdź okno przypisane do tego pokoju i sprawdź, czy rysunek podaje wprost wymiar otworu (często jest zwymiarowany liniami wymiarowymi).
- Jeżeli wymiar nie jest podany wprost, zmierz na rysunku i przelicz ze skali. Wynik powinien odpowiadać prześwitowi "w świetle węgarków", czyli bez doliczania części muru tworzących węgarki.
Dlaczego 195 cm jest właściwe? To wartość odpowiadająca szerokości prześwitu otworu pomiędzy węgarkami dla wskazanego okna w danym pokoju. W praktyce jest to wymiar istotny np. przy przygotowaniu otworu pod montaż stolarki lub przy kontroli wykonania ościeży.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- 135 cm zwykle odpowiada węższemu otworowi (np. innemu oknu) albo jest efektem odczytu nie tego pomieszczenia lub pomylenia wymiaru częściowego z pełnym.
- 200 cm jest typową "okrągłą" wartością, którą łatwo wybrać intuicyjnie, ale w zadaniach z rysunku decyduje dokładny odczyt "w świetle", a nie zaokrąglenie.
- 240 cm może odpowiadać wymiarowi w innym miejscu (np. łącznemu wymiarowi z fragmentem ościeża) albo błędnemu przyjęciu, że należy uwzględnić dodatkowe elementy poza prześwitem.
W zadaniach tego typu kluczowe jest konsekwentne rozróżnianie: "w świetle" vs "w osiach" oraz upewnienie się, że odczyt dotyczy właściwego pomieszczenia wskazanego przez powierzchnię.
