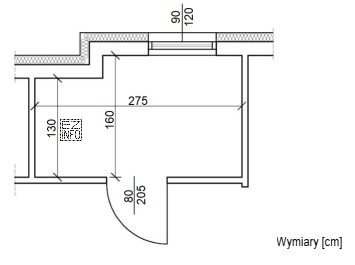

W zadaniach opartych na rzucie pomieszczenia wysokość otworu okiennego ustala się przez odczyt właściwego wymiaru przypisanego do okna. Na rysunku należy najpierw zidentyfikować symbol/położenie okna w ścianie, a następnie znaleźć odpowiadającą mu informację wymiarową (np. wymiar podany przy oknie, w zestawieniu stolarki lub w opisie elementu).
Odpowiedź: 120 cm jest poprawna, ponieważ odpowiada wartości wysokości otworu wskazanej na rysunku dla danego okna. Taki odczyt nie wymaga obliczeń – kluczowa jest umiejętność interpretacji rysunku i przyporządkowania liczby do właściwego elementu.
Dlaczego pozostałe odpowiedzi są nieprawidłowe:
- 90 cm – to wartość często spotykana przy innych wymiarach (np. fragmenty wymiarowania lub inne elementy), ale nie odpowiada wysokości otworu okiennego wskazanej na rzucie.
- 80 cm – to typowa "myląca" wartość, którą można błędnie odczytać z sąsiedniej linii wymiarowej albo pomylić z innym parametrem; nie jest to wysokość tego otworu.
- 205 cm – to wymiar charakterystyczny raczej dla wysokości otworów drzwiowych; w tym zadaniu dotyczy innego elementu lub w ogóle nie jest przypisany do okna.
Wskazówka egzaminacyjna: zawsze sprawdzaj, czy wymiar jest przypisany do właściwego elementu (okna), a nie do długości ściany, osi lub innego otworu. Jeśli na rysunku jest kilka otworów, porównaj ich opisy/oznaczenia, aby nie przenieść wymiaru z innego miejsca.
